笔名 ：金爵
一、 【科学背景】
锂金属凭借3860 mAh g⁻¹的超高理论比容量和最低的电化学电位，被视为突破传统锂离子电池能量密度瓶颈的理想负极材料。然而，其在循环过程中不可避免地形成针状或树枝状的锂枝晶，这些枝晶持续生长并刺穿隔膜或固态电解质，最终引发内短路甚至热失控，成为制约锂金属电池实用化的核心瓶颈。传统认知将锂金属视为”软金属”，认为采用高模量固态电解质或隔膜即可机械阻挡枝晶生长。然而实验反复证实，即便硬度远超锂金属的陶瓷电解质（如LLZO、LGPS），仍难逃被枝晶刺穿的命运。这一”以硬制软”策略失效的根本机制长期悬而未决，暗示锂枝晶的力学本质远比表面现象复杂——其可能兼具”柔软外观”与”坚硬内核”的双重特性，迫使学界重新审视枝晶-电解质相互作用的物理图像。
近期，莱斯大学娄俊教授联合新加坡科技研究局高华健院士、佐治亚理工学院朱廷教授和休斯顿大学姚彦教授团队，通过原位纳米力学测试技术，首次实现了对单根锂枝晶力学行为的精准表征，颠覆了”锂枝晶柔软易弯”的传统认知。研究发现，锂枝晶展现出与块体锂金属截然相反的力学特性：其断裂强度高达150 MPa以上，较块体锂约0.6 MPa的屈服强度提升逾两个数量级，且变形模式为典型的脆性断裂而非塑性流动。该研究重构了锂枝晶-电解质相互作用的力学框架，为固态电池失效机理提供了全新解释范式，并为开发抑制枝晶生长的界面工程策略指明了方向。相关成果以”Strong and brittle lithium dendrites”为题发表于《Science》，Qing Ai、Boyu Zhang和Xing Liu为共同第一作者。
二、【科学贡献】

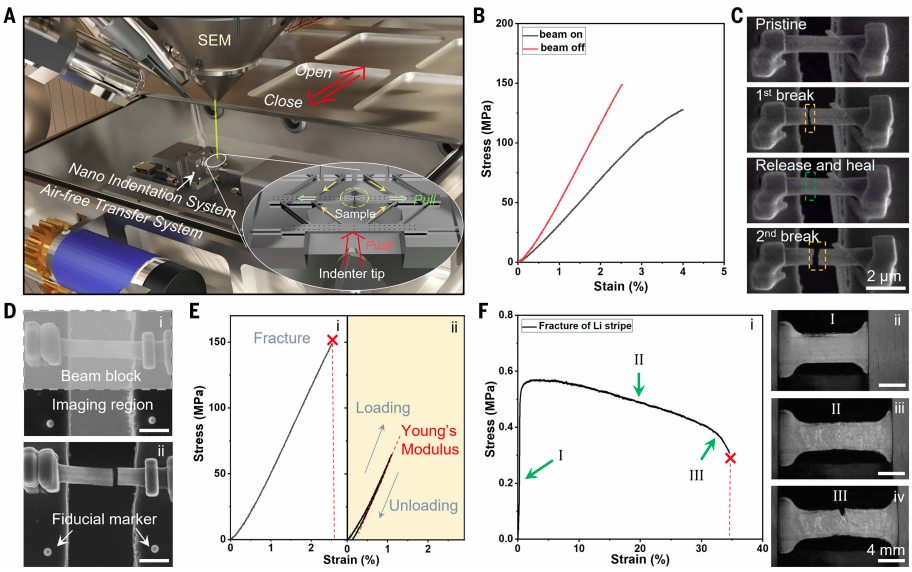

图1锂枝晶的原位扫描电镜定量纳米力学测量。© 2026 Science
图2锂枝晶与块体锂条的力学性能。© 2026 Science

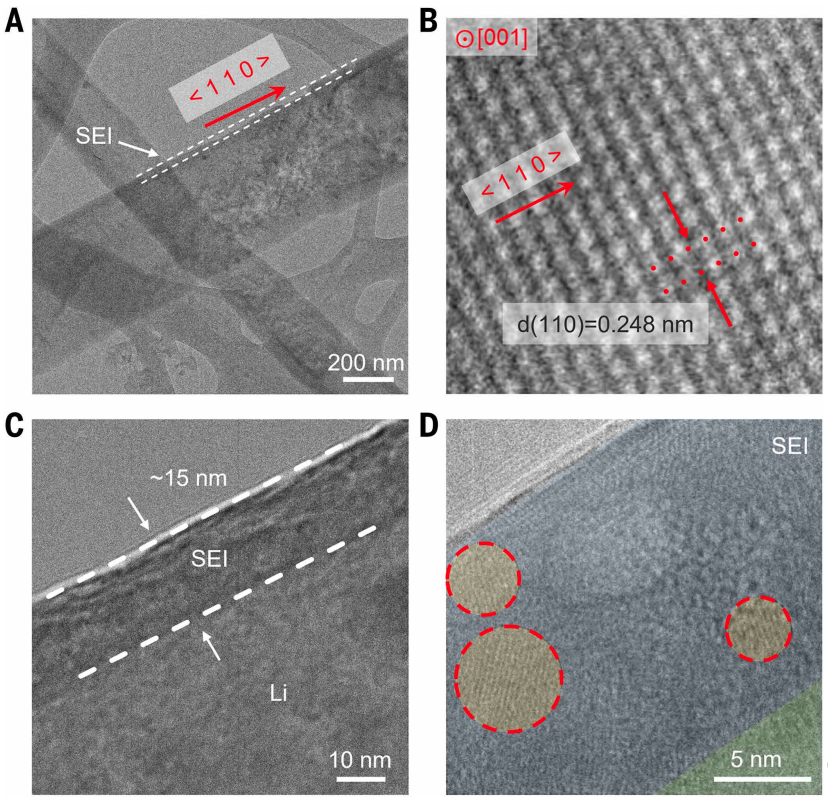

图3锂枝晶核壳结构的冷冻透射电镜表征。© 2026 Science

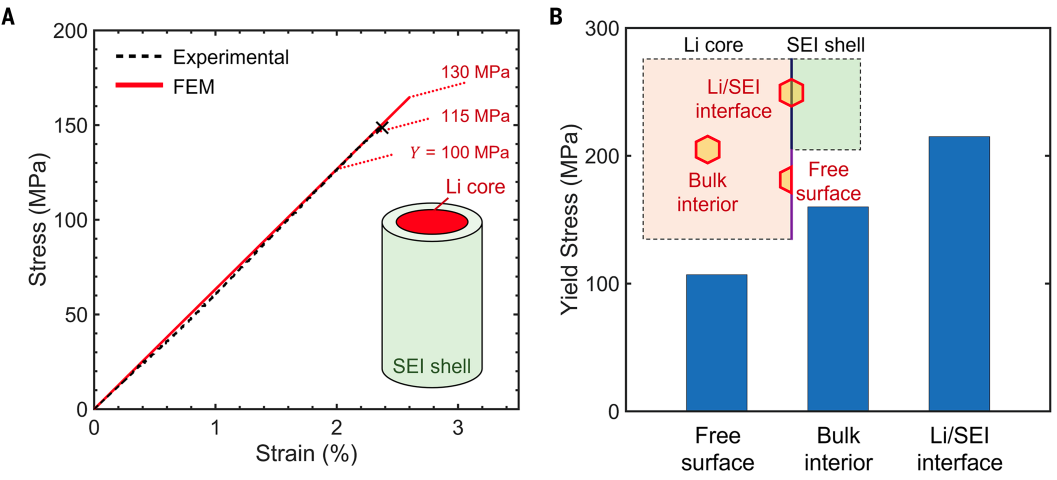

图4 锂枝晶脆性行为的有限元建模与位错力学分析。© 2026 Science
三、【 创新点】
（1）开发了一套“全程无空气暴露”的纳米力学测试流程，使研究人员能够在纳米尺度下直接测量单根锂枝晶的力学行为。
（2）结合冷冻透射电镜（cryo-TEM）原子尺度表征与理论建模，揭示了这一反常力学行为的物理起源——纳米尺度几何约束引发的”越小越强”尺寸效应，以及表面固态电解质界面（SEI）膜对位错运动的强烈束缚。
（3）”外柔内刚”的力学本质解释了传统高模量电解质策略失效机制，锂枝晶并非依靠硬度刺穿电解质，而是以高强度脆性断裂方式产生局部应力集中，导致陶瓷电解质发生脆性破坏。
四、【 科学启迪】
本研究通过开发无空气环境的原位纳米力学测试方法，首次直接揭示了锂枝晶”强而脆”的反常力学本质：其断裂强度高达150 MPa以上，较块体锂提升逾两个数量级，且呈现脆性断裂特征。这一行为源于锂核的小尺寸单晶结构对位错源的限制，以及刚性SEI膜对位错形核与运动的抑制作用。该发现重塑了锂金属电池的失效机理认知——锂枝晶的脆性导致其在沉积/剥离过程中发生断裂碎裂形成”死锂”，其高强度则使其以弹性脆性楔形体方式刺穿固态电解质，而非传统认为的软穿刺机制。基于此，研究提出了两条设计策略：一是采用锂合金负极引入丰富位错源以恢复塑性变形能力，缓解”死锂”生成；二是调控固态电解质微观结构以改变裂纹扩展路径和枝晶-电解质相互作用，从而抑制电池失效。这项工作为发展高安全锂金属电池提供了重要的理论基础和界面工程指导。
原文详情：https://www.science.org/doi/10.1126/science.adu9988
