一、【导读】
带电固液界面广泛存在于生物能量转换、电化学反应及电催化等关键过程中，是物质输运、电荷转移和能量转化得以高效耦合的核心场所。在该类界面处，电势降往往集中在纳米尺度的界面区域内，形成强度高达108–109 V/m的局域电场，这种强电场可直接调控反应中间体的吸附构型、界面水分子的排列取向以及离子的溶剂化/去溶剂化行为，从而对反应路径的选择性和转化效率产生深远影响。然而，在实际电化学工作条件下，电极表面持续发生快速电荷转移，伴随高过电位驱动和强界面极化效应，使得界面始终处于远离热力学平衡的动态演化过程中。电极电位的变化会引起界面电场强度和方向的重新分布，进而诱发离子重新排布、水分子集体取向重排、氢键网络动态断裂与重构等过程，这些因素的叠加使得双电层的结构和性质不再维持静态均匀状态，而表现出高度动态、多层次、非线性的响应特征。经典双电层模型，以均匀介质近似和平衡态统计热力学为基础，假设离子呈扩散分布、内层结构刚性且不可压缩，难以描述实际工作条件下界面物种的动态重组、特定吸附效应、离子尺寸排阻及溶剂分子参与的反应耦合过程。特别是在具有强化学活性和结构动态性的反应性界面上，双电层结构对电位、电解质组成和反应中间体的即时响应，已远超经典理论模型的适用范围，需建立新的分子尺度视角，才能捕捉电化学界面在真实工况下所呈现出的复杂结构和演化规律。
二、【成果掠影】
在此，厦门大学王韬教授、周志有教授团队和中国科学院福建物质结构研究所陈俊翔副研究员和德国于利希研究中心黄俊教授（共同通讯作者）等人开发了一种实验-计算集成框架，可直接解析析氢反应下的双电层动力学。化学稳定的纳米结构铂薄膜电极能够在高过电位下实现高灵敏度、时间分辨的表面增强红外吸收光谱（SEIRAS），而机器学习分子动力学（MLMD）可捕获纳秒时间尺度上的界面电荷涨落和溶剂动力学。这种联用方法揭示了内层非线性的两阶段演化，该过程增强了局域电场，时间分辨光谱进一步揭示了循环电位调制过程中界面水的不可逆结构重组。这些发现表明，在远离平衡条件下，离子和界面水呈现非同步响应，从而为理解静电势变化、界面离子电致伸缩、电解质效应以及能量转换技术的合理电解质设计建立了定量分子框架。
相关研究成果以“Probing far-from-equilibrium dynamics of electrical double layers”为题发表在Nature上。
三、【核心创新点】
1.本文通过制备化学稳定的纳米结构Pt薄膜电极，实现了在高过电位下具备高灵敏度和时间分辨率的表面增强红外吸收光谱测量；
2.结合机器学习分子动力学（MLMD）模拟，在纳秒尺度上重现了实验光谱的两阶段演化；
3.第一阶段水分子取向重排，形成更多氢朝下构型，同时氢键网络被破坏，四配位“冰状”水减少、二配位水增多。第二阶段进一步出现特征峰变化，该工作揭示了反应性界面处EDL结构在远离平衡条件下的非对称、非线性响应。
四、【数据概览】

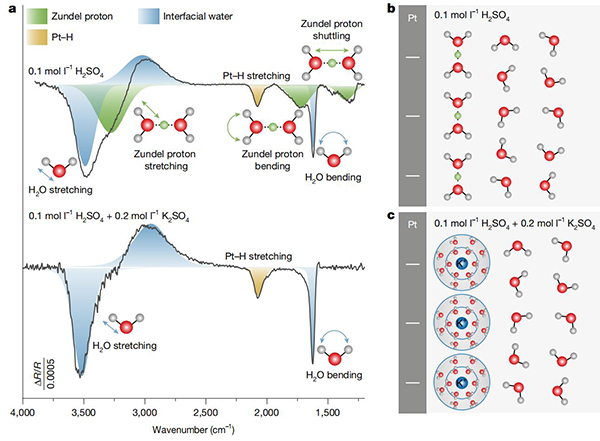

图1 在含K+与不含K+的酸性溶液中EDL结构内的反离子© 2026 Springer Nature

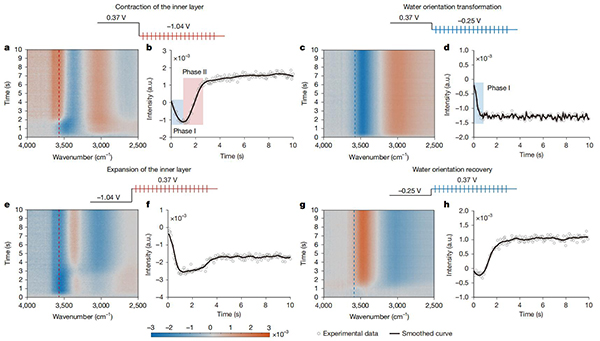

图2在HER条件下对EDL结构进行含K+的双相转化。© 2026 Springer Nature

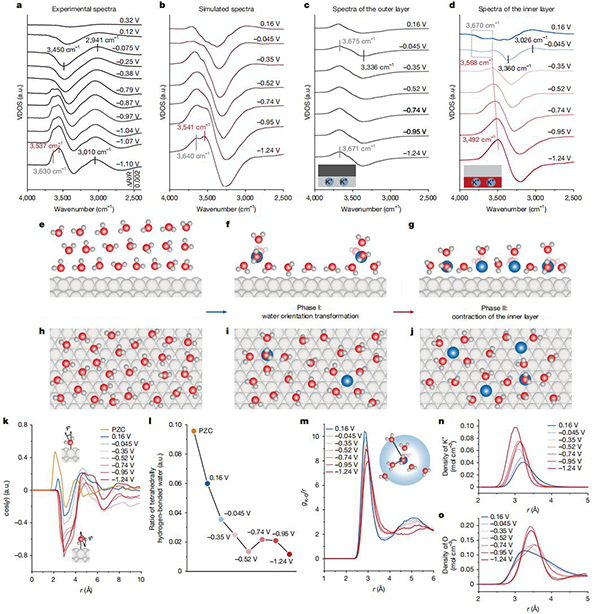

图3 在HER条件下含K+的动态EDL结构。© 2026 Springer Nature

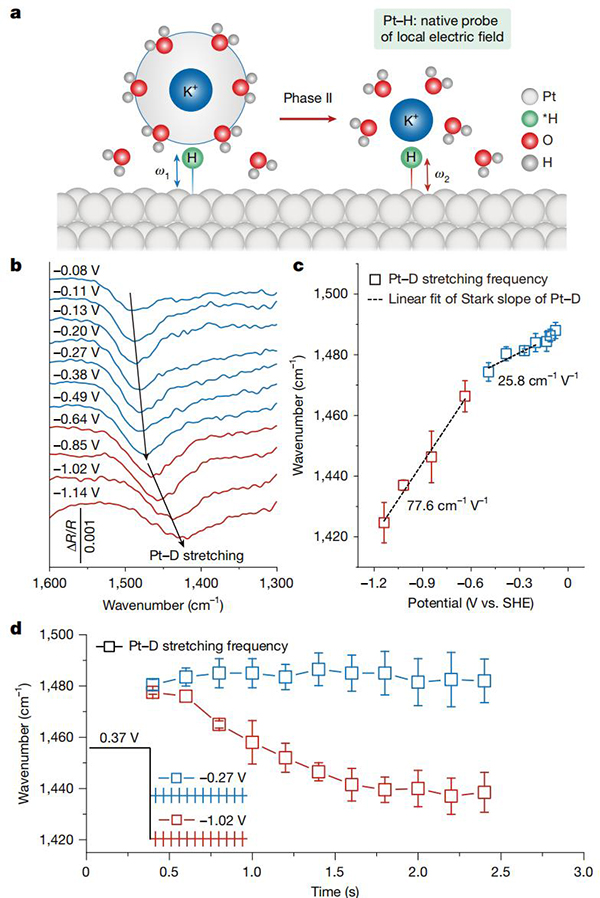

图4 探究内层收缩过程中的增强型局部电场。© 2026 Springer Nature

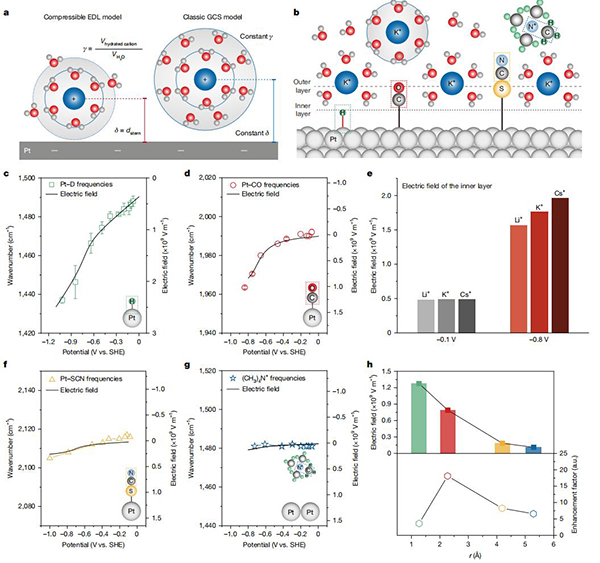

图5 包含内层收缩效应的可压缩EDL模型。© 2026 Springer Nature
五、【成果启示】
总的来看，本研究将时间分辨光谱与机器学习分子动力学模拟相结合，首次揭示了强负极化下电化学界面处双电层内层呈现非同步、依赖历史路径的结构演化过程。在该过程中，界面水分子率先发生取向调整和氢键网络重构，随后阳离子逐渐在电极表面积累、发生部分去溶剂化并向电极表面迁移，最终驱动内层发生缓慢压缩。简而言之，在强负极化条件下，界面水首先发生重新取向和氢键网络重排，随后内层以较慢的速度收缩，阳离子积聚、部分去溶剂化并靠近电极。这种异步且路径依赖的离子-水响应揭示了双电层可压缩性如何导致远离平衡的界面动力学。
文献链接：“Probing far-from-equilibrium dynamics of electrical double layers”（Nature，2026，10.1038/s41586-026-10986-7）
本文由材料人CYM编译供稿。
