马里兰大学帕克分校王春生教授最新Science：锂金属电池寿命新解
温华
一、 【科学背景】
锂金属电池（LMBs）因其极高的理论比容量和最低的氧化还原电位，被视为突破锂离子电池能量密度极限的下一代储能技术。然而，循环寿命短一直是其实际应用的主要障碍。传统上，锂库仑效率（Li CE）被广泛用于评估界面稳定性和预测电池寿命，在锂离子电池中，Li CE>99.98%可对应超过1000次循环。但在锂金属电池中，即使Li CE接近99.8%，电池也可能仅循环180次就因电解液枯竭而突然失效；相反，某些Li CE较低的碳酸酯电解液却能实现相近甚至更长的循环寿命。这种矛盾表明，Li CE仅反映锂库存的损失，却无法捕捉电解液库存的消耗以及阳极-阴极交叉串扰带来的锂补偿。
美国马里兰大学化学与生物分子工程系王春生教授长期致力于高能锂金属电池电解液与界面科学的研究，在高浓度电解液、局部高浓度电解液、弱溶剂化电解液、氟化界面调控等方面取得了一系列重要成果，显著提升了锂金属电池的库仑效率和循环稳定性。然而，其前期研究也逐渐揭示，单纯追求高Li CE并不能可靠地延长电池寿命，电解液消耗和界面演化对寿命的影响亟需定量描述。在此背景下，本工作提出以SEI质量为核心的统一框架，通过阴离子与溶剂还原动力学之比来量化界面质量，建立锂库存与电解液库存耦合演化的数学模型，从而准确预测循环寿命并指导电解液设计。该研究不仅解决了Li CE与寿命脱节的长期难题，也为超高能量密度锂金属电池的实用化提供了新的理论工具。
二、 【科学贡献】
今日，马里兰大学帕克分校王春生教授课题组，在最新Science上发表了题为“Unlocking cycle life of lithium metal batteries”的论文。本工作核心发现是，SEI质量由阴离子参与SEI形成的程度决定，定义为λ=ka/ks，即阴离子还原速率与溶剂还原速率之比。λ越高，SEI越富含无机LiF，越稳定，锂和电解液消耗越慢。研究揭示，不稳定SEI不仅消耗锂和电解液，还会在阳极生成可溶性阴离子中间体，这些物种迁移到阴极被氧化，释放电解液盐中的Li⁺，形成阳极-阴极交叉串扰，补偿部分锂库存。这种补偿用σ表示，导致实际容量保持率高于Li CE预测。作者建立定量关系，并通过数值迭代模拟锂和电解液库存演化。在Li||LFP软包电池中，模型预测循环寿命准确度达93.2%，并能区分电解液限制和锂限制两种失效模式。进一步，作者提出初始SEI质量（ISQ）和SEI劣化系数（SDC）两个参数，分别描述电解液初始成膜能力和循环中SEI质量随盐消耗而退化的快慢。最后，基于此设计原则，作者选择LiFSI盐、弱溶剂化醚类溶剂（如DEE、EEP）和LiDFOB成膜添加剂，在1.0 g/Ah超贫电解液条件下，实现485 Wh/kg的Li||NMC811软包电池循环300次，几乎在现有体系寿命上翻了一倍。

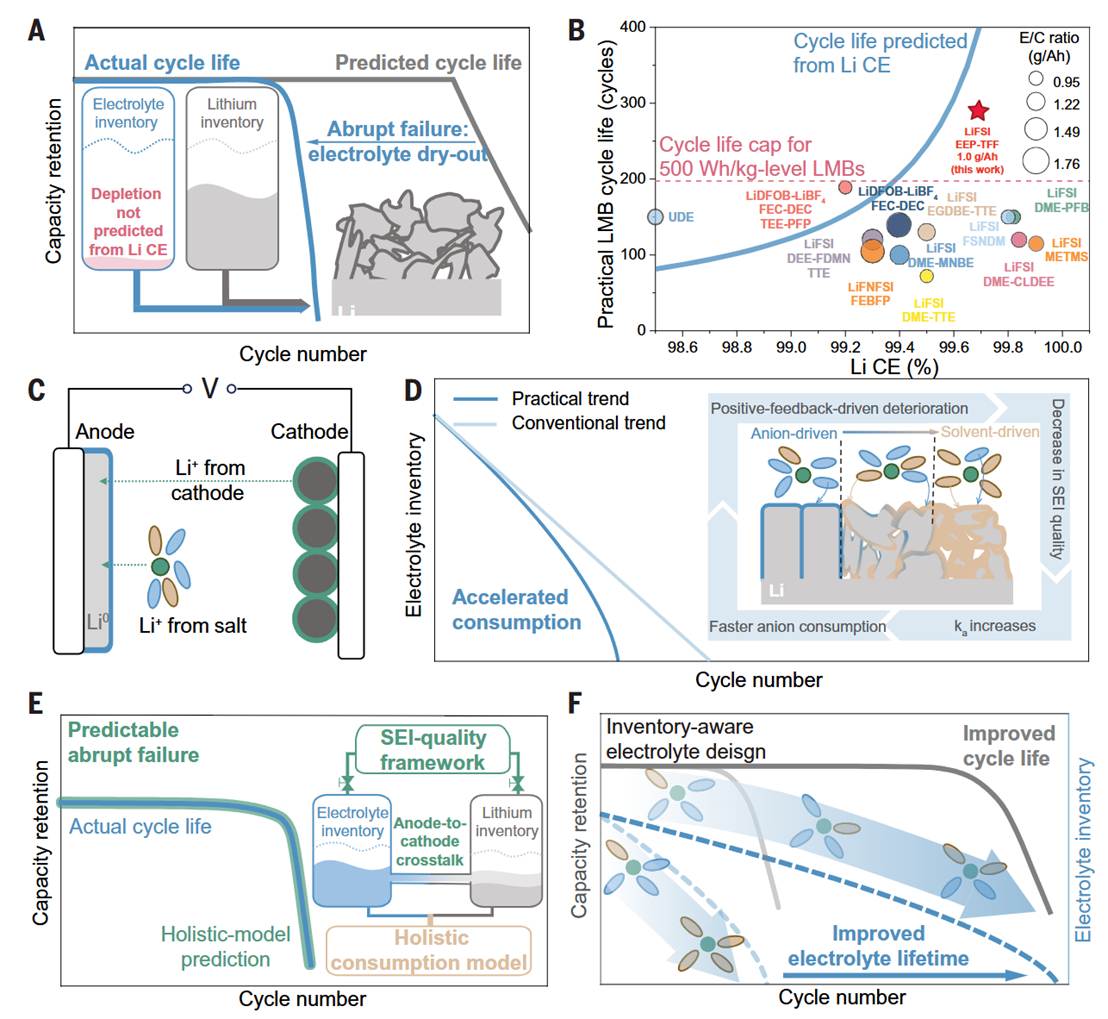

图1 用于预测和开启锂金属电池电解液库存控制循环寿命的SEI质量框架© 2026AAAS

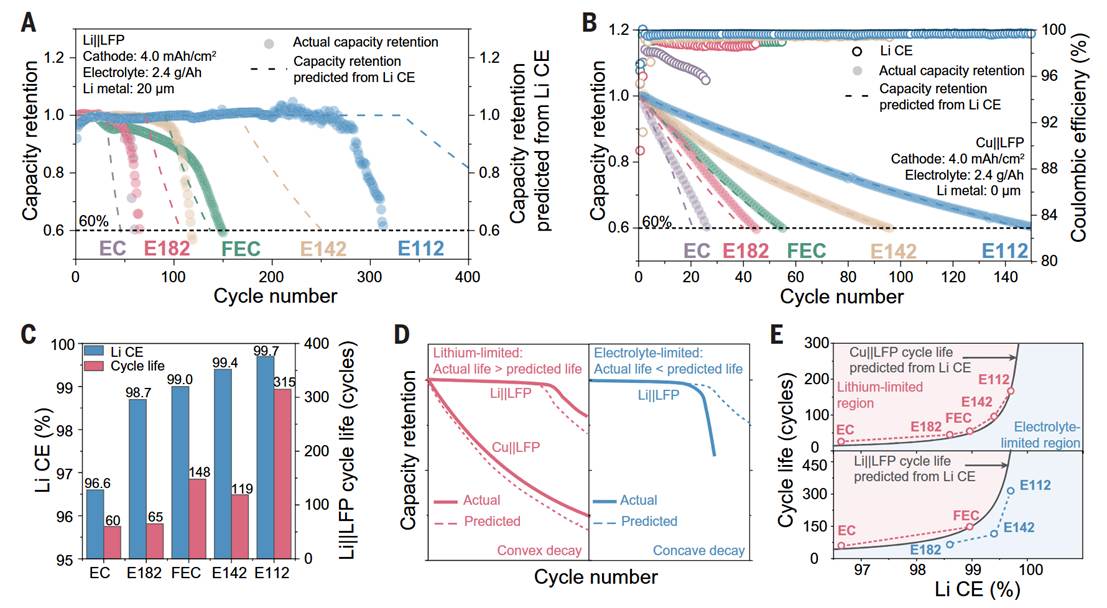

图2 锂金属电池的失效模式及电解液库存损失导致的实测容量保持率与Li CE预测偏差© 2026 AAAS

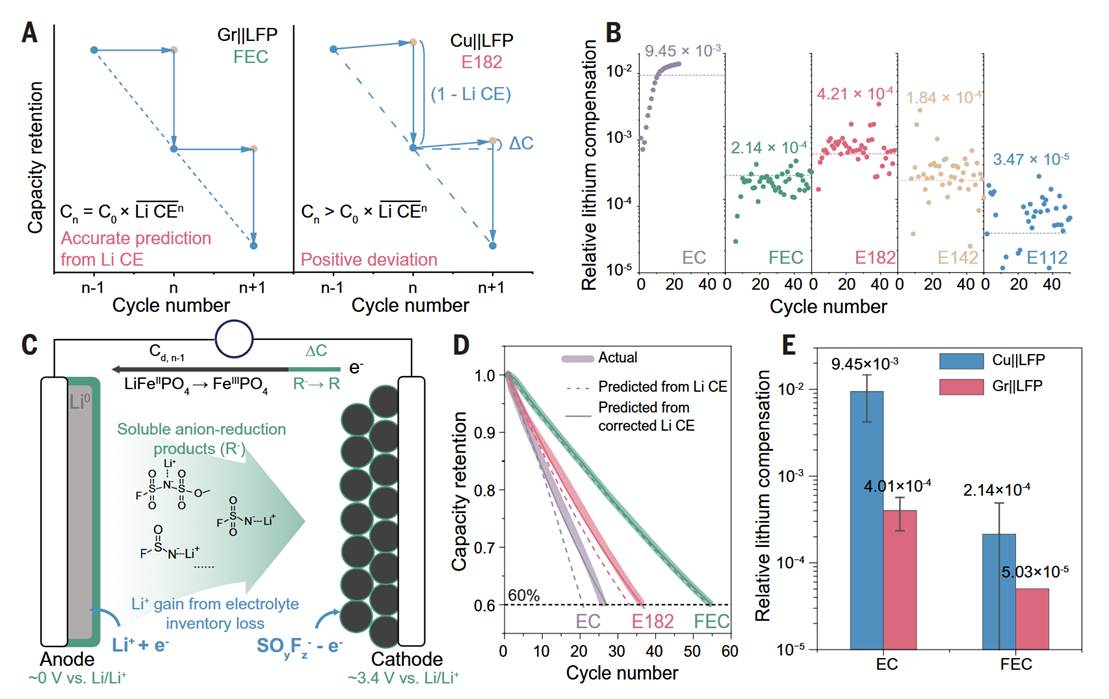

图3 通过SEI组分交叉串扰与氧化实现的锂库存补偿© 2026 AAAS

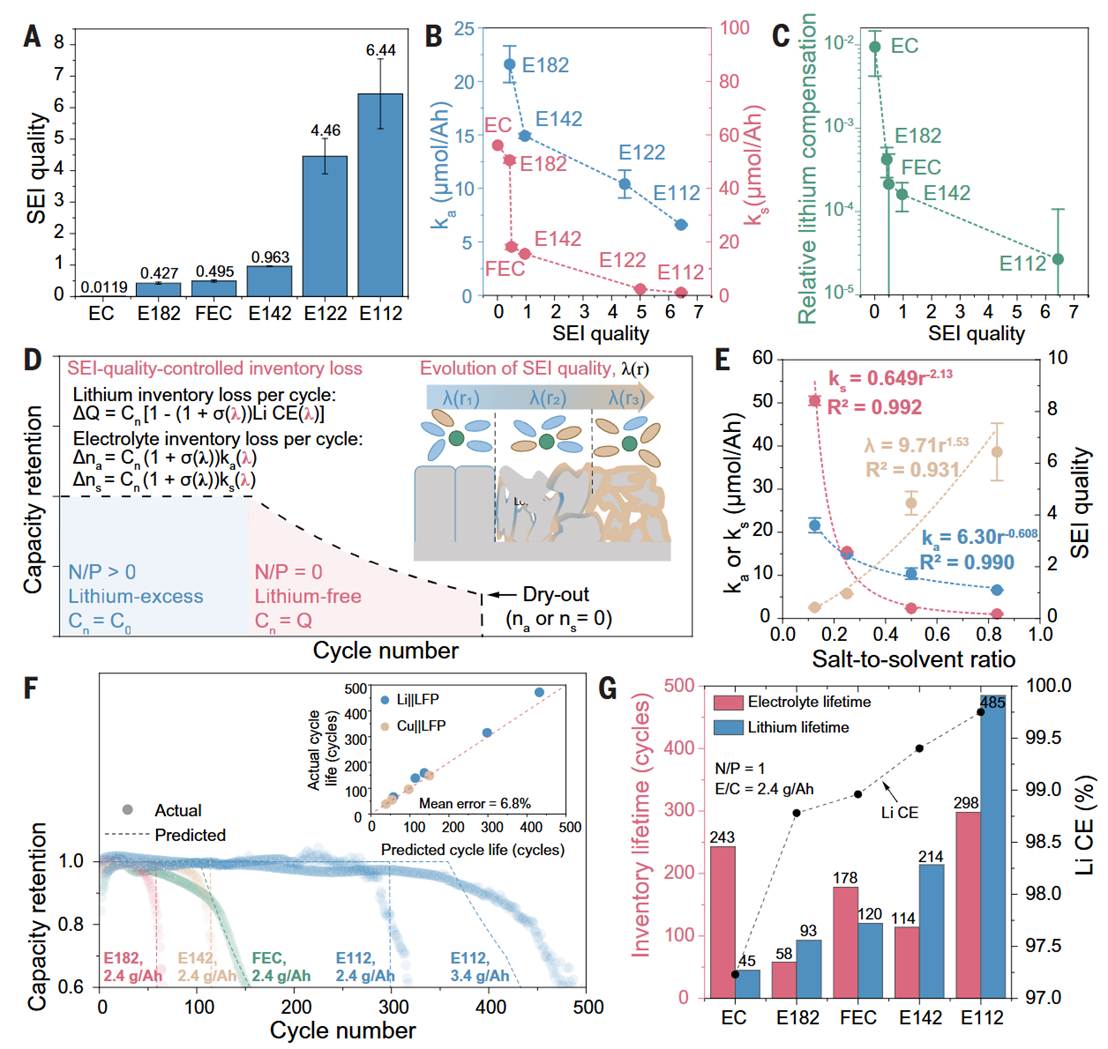

图4 基于SEI质量的模型：预测电解液库存损失与锂金属电池循环寿命© 2026 AAAS

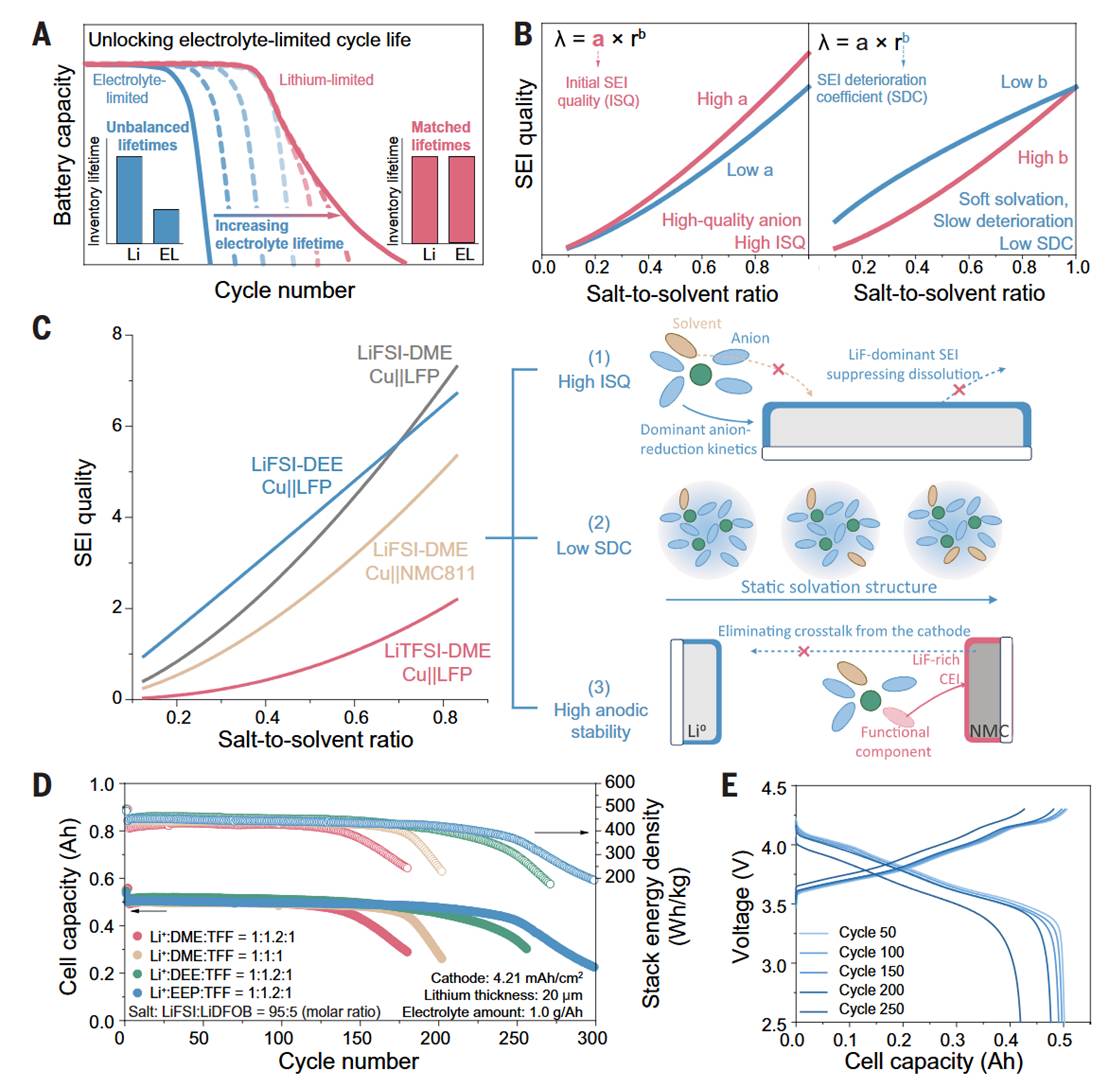

图5 基于SEI质量的电解液设计原则：延长贫电解液条件下锂金属电池循环寿命© 2026 AAAS
王春生教授通过五张图完整构建了以SEI质量为核心的锂金属电池循环寿命预测与电解液设计框架。图一“用于预测和开启锂金属电池电解液库存控制循环寿命的SEI质量框架”指出，Li CE无法预测电解液干涸导致的突然失效；电解液库存损失会通过阳极-阴极交叉串扰补偿锂库存，且电解液消耗具有自加速反馈，因此需用耦合锂/电解液库存的整体模型和SEI质量设计原则来延长寿命。图二“锂金属电池的失效模式及电解液库存损失导致的实测容量保持率与Li CE预测偏差”对比Li||LFP与Cu||LFP软包电池，展示电解液限制型突降失效和锂限制型渐变失效，说明实测寿命与Li CE预测显著偏离，且偏差与SEI稳定性相关。图三“通过SEI组分交叉串扰与氧化实现的锂库存补偿”阐明补偿机制：SEI形成中产生的可溶性阴离子中间体从阳极迁移至阴极被氧化，释放电子并还原Li⁺，从而补偿锂库存；用补偿因子修正Li CE后可准确预测Cu||LFP容量保持率，并证实补偿主要取决于阳极SEI稳定性。图四“基于SEI质量的模型：预测电解液库存损失与锂金属电池循环寿命”定义SEI质量λ为阴离子与溶剂还原速率之比，量化其与阴/溶剂消耗速率、锂补偿因子σ及Li CE的关系，建立耦合消耗模型并数值模拟库存演化，对Li||LFP循环寿命预测准确度约93.2%，揭示不同电解液的寿命限制机制。图五“基于SEI质量的电解液设计原则：延长贫电解液条件下锂金属电池循环寿命”提出提高初始SEI质量、降低SEI劣化系数、改善阳极稳定性并构建保护性CEI的策略；据此设计的LiFSI/DEE或EEP+LiDFOB电解液在1.0 g/Ah超贫液条件下使Li||NMC811软包电池循环约300次，对应约485 Wh/kg能量密度。综上，五张图从问题提出、失效模式、补偿机制、定量模型到设计验证，系统建立了基于SEI质量的锂金属电池寿命预测与电解液优化体系。
三、【科学启迪】
总之，本工作针对锂金属电池中Li CE无法可靠预测循环寿命的长期难题，提出了以SEI质量为核心的统一框架。研究定义SEI质量λ为阴离子还原速率与溶剂还原速率之比，揭示高λ可形成无机富LiF的稳定SEI，从而同时抑制锂和电解液消耗，并减弱阳极-阴极交叉串扰。进一步阐明了不稳定SEI产生的可溶性阴离子中间体迁移至阴极被氧化、释放Li⁺并补偿锂库存的机制，建立了锂损失、电解液消耗与锂补偿之间的定量关系，构建出可区分电解液限制型和锂限制型失效的寿命预测模型，预测准确度约93.2%。基于该框架设计的LiFSI/弱溶剂化醚/LiDFOB电解液，在1.0 g/Ah超贫液条件下使Li||NMC811软包电池实现约485 Wh/kg、300次循环，显著延长了寿命。该工作将电解液评价从Li CE的经验比较提升为库存演化的机理分析。
展望未来，王春生教授课题组在自适应电解液、双阴离子溶剂化调控及全固态电池界面工程方面已有深厚积累，未来可将SEI质量框架拓展至固-固界面，结合自适应电解液和弱溶剂化/双阴离子策略提升初始SEI质量、降低SEI劣化系数，从而进一步延长高能锂金属电池寿命并降低电解液用量。
原文详情：https://www.science.org/doi/10.1126/science.aee1630
