你是否想象过，未来的电子设备可以像皮肤一样贴合在身体上，甚至植入体内，实现无缝交互？这一切的核心，在于“可贴合电子器件”。而有机薄膜晶体管，正是其中最关键的一环。
然而，长期以来，有机材料与传统光刻工艺的不兼容，严重制约了其高集成与产业化进程。传统光刻中使用的溶剂会使有机材料溶胀或溶解，导致有机器件性能严重下降。
近日，来自东北师范大学的研究团队在 Nature Communications 上发表了一项里程碑式研究：他们提出了一种抗溶剂/抗水的“双保护层光刻”策略，成功实现了对所有有机材料的高精度、无损光刻图案化！
该研究由博士研究生倪艳萍担任第一作者，汤庆鑫教授和赵晓丽副教授为共同通讯作者。
核心突破：
✅ 最小线宽 0.5 μm，达到紫外光刻有机图案的最高精度
✅ 器件密度突破 5,120,000个/ cm²，媲美商用CMOS芯片
✅ 迁移率最高达2.6 cm2V-1s-1，远超同类光刻器件
✅ 稳定性极强：一万次开关、十万次折叠后性能如初
✅ 通用性强：适用于所有有机功能层（导体/半导体/绝缘体）
应用展示：
- 成功制备亚微米级柔性逻辑电路
- 驱动可贴合OLED显示屏，实现亮度可调
图文要点：

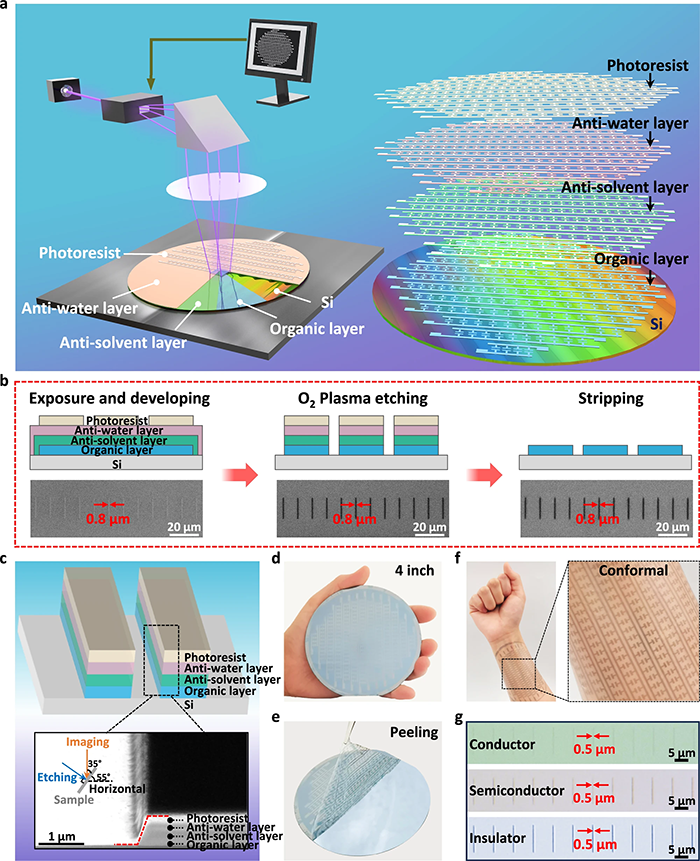

图1：双保护层光刻策略（DPL-photolithography）的设计思想。

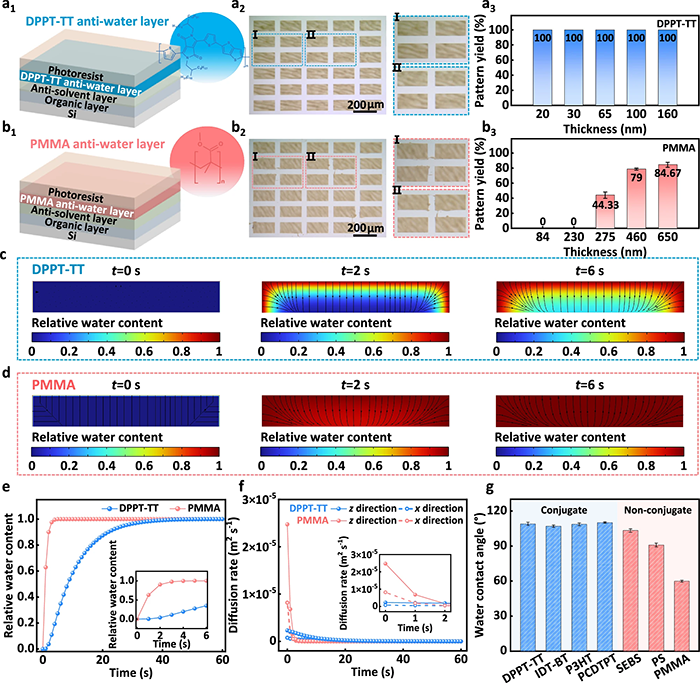

图2：共轭与非共轭保护层延缓水分子扩散的机制探究。

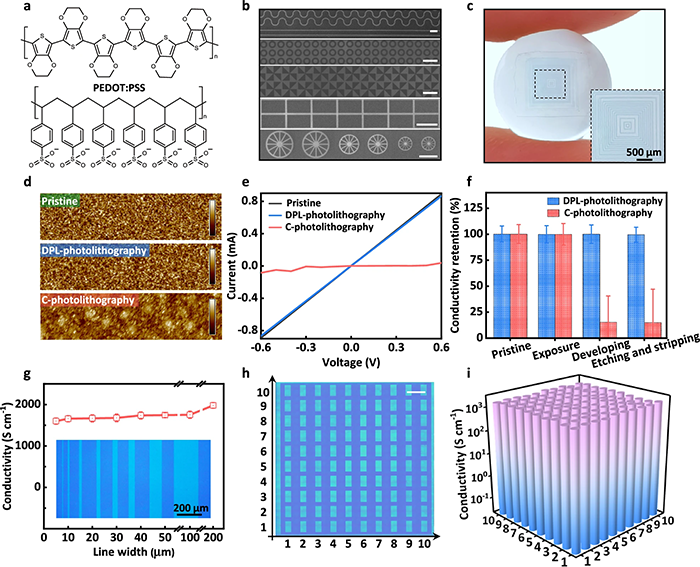

图3：有机导体的无损光刻图案化。

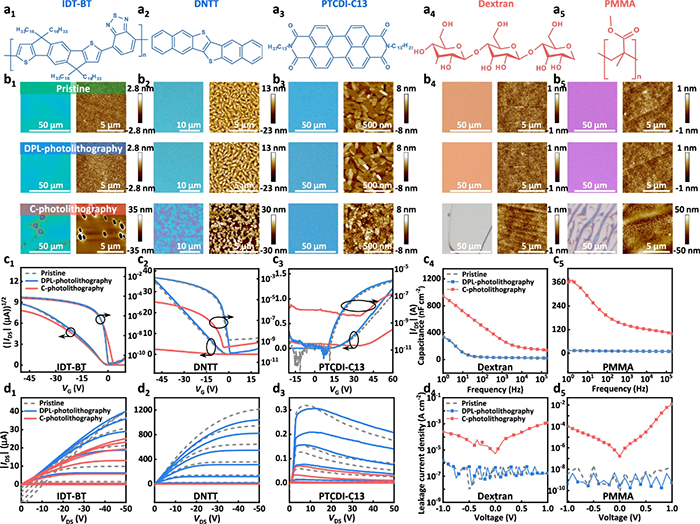

图4：有机半导体/绝缘层的无损光刻图案化。

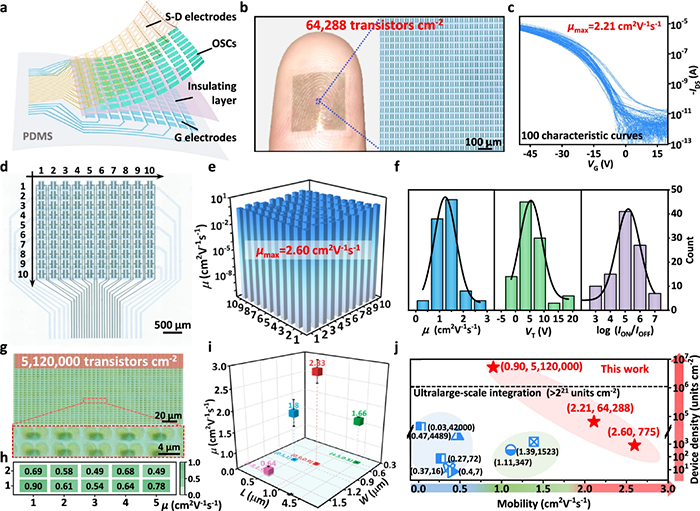

图5：全光刻柔性OTFT阵列。

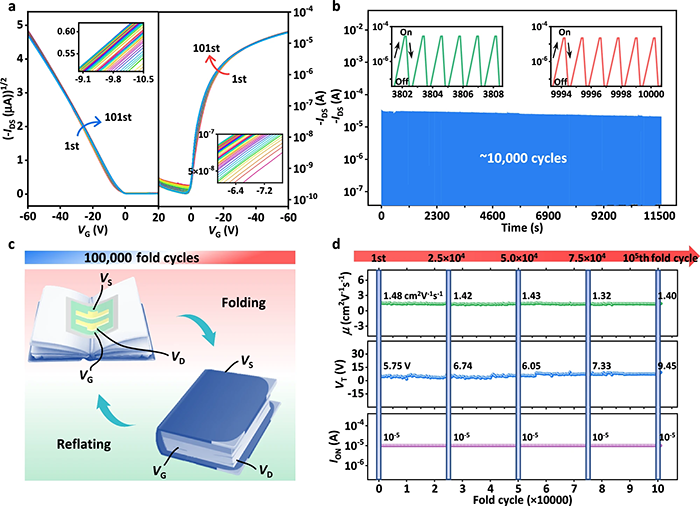

图6：机械和操作稳定性。

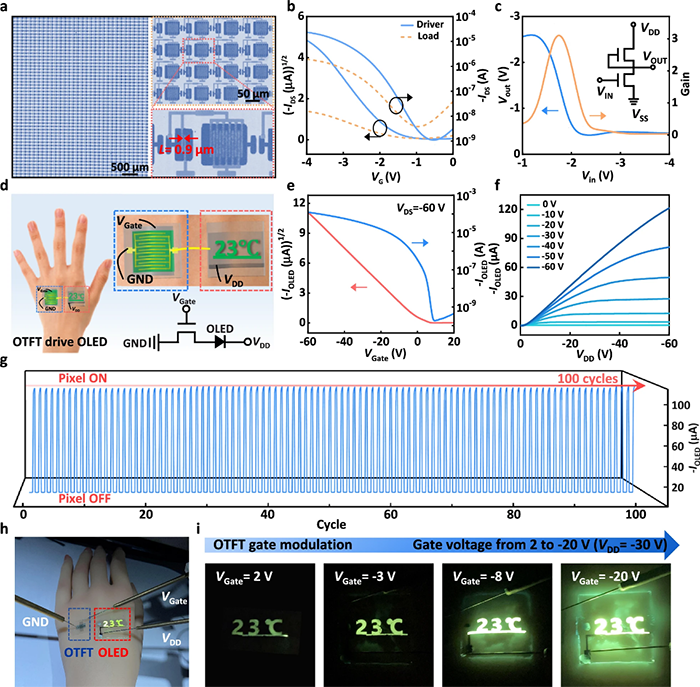

图7：亚微米有机电路及有源显示驱动应用。
结语：
这项技术不仅解决了有机电子器件高集成化的瓶颈，更为其在可穿戴设备、电子皮肤、植入式医疗器件等领域的商业化铺平了道路。

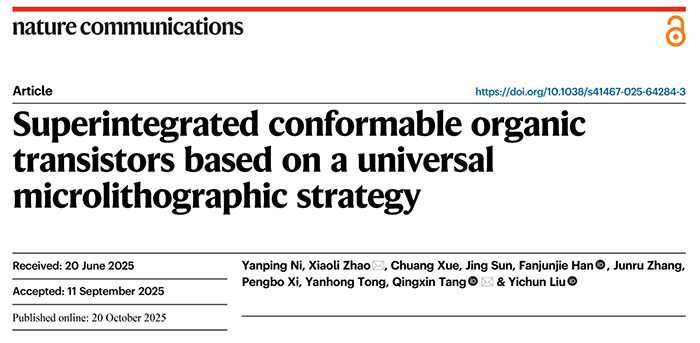

论文标题：
Superintegrated conformable organic transistors based on a universal microlithographic strategy
DOI: 10.1038/s41467-025-64284-3
#柔性电子 #有机晶体管 #光刻技术 #可穿戴设备
