一、【导读】
在金属材料中，塑性变形主要由位错运动控制。当材料经历较大的塑性变形时，位错不会随机分布，而是会逐渐自组织成一种特殊的亚结构——位错胞结构。这种结构由高密度位错组成的胞壁与相对位错稀疏的胞内部构成，形成类似“蜂窝”的微观形貌, 对材料的强化行为产生重要影响。
近年来，增材制造等快速凝固工艺制造的金属材料中普遍存在已经形成的位错胞结构。这类结构常常赋予材料较高的强度和良好的加工硬化能力。然而，一个关键问题长期存在：这些位错胞结构在变形过程中如何参与塑性变形，其对于强度的贡献是通过晶界强化作用还是位错强化作用？围绕这一核心问题，该工作通过原位显微表征与力学测试等手段，对激光粉床熔融制造的合金中位错胞结构的变形行为进行了系统研究，揭示了其对材料强化机制的影响。这项工作为理解复杂位错亚结构的力学作用提供了新的视角。
二、【成果掠影】
论文标题： Deformation behaviors of dislocation cellular structures in alloys
发表期刊： Materials Today
该研究通过电子显微表征发现，在3D打印合金的位错胞结构中存在两种本质不同的位错墙，其主要区别在于是否在位错墙两侧引入晶体取向差。其中，“有取向差位错墙”具有较高的必要几何位错（GND）密度，并伴随较强的局部应变场；而“无取向差位错墙”则主要由统计存储位错（SSD）的相互缠绕形成，其局部应变场相对较弱。
这两类位错墙在变形过程中表现出显著不同的变形行为和结构稳定性。有取向差位错墙在整个变形过程中保持较高的结构稳定性，其形貌和结构不会随着应变量的增加而发生明显改变。在变形初期，它主要作为位错运动的障碍，阻碍位错滑移；而在后期变形阶段，则可作为“位错池”，吸纳并发射位错，从而参与塑性变形过程。因此，这类位错墙主要通过类似晶界强化的机制对材料强度作出贡献。
相比之下，无取向差位错墙主要依赖位错之间的缠绕结构来阻碍位错运动，其阻碍作用会随着变形量的增加逐渐减弱。在较高应变条件下，位错能够逐渐挣脱该结构的束缚并持续滑移。同时，随着变形的进行，这类位错墙的结构完整性也会逐渐降低。因此，无取向差位错墙主要通过位错强化机制贡献材料强度。
在完整的位错胞结构中，这两类位错墙的共存使材料同时具备晶界强化与位错强化两种机制，从而形成双重强化效应及其对应的强化过程。
此外，研究还发现，3D打印合金中两类位错墙的形成及其相对比例受到打印参数（如激光扫描速度）的影响，而材料的力学性能也与其所包含的位错墙类型比例密切相关。这一发现为通过调控打印参数来优化材料微结构并提升力学性能提供了新的思路。
三、【核心创新点】
1、揭示位错胞结构的“双重强化机制”
通过原位透射电子显微表征，研究发现位错胞结构中不同类型的位错墙因结构特性不同而对应不同的强化机制。其中，具有晶体取向差的位错墙本质上表现为低角度晶界，主要通过晶界强化作用阻碍位错运动；而无取向差位错墙则由统计存储位错的缠结构成，主要通过位错相互作用产生位错强化效应。两类位错墙在同一位错胞结构中的共存，使材料能够在同一微结构中同时实现晶界强化与位错强化的协同作用。
2、为调控打印参数提供新思路
研究进一步表明，3D打印合金中两类位错墙的形成及其相对比例受到打印参数（如激光扫描速度）的显著影响，而材料的力学性能也与位错墙结构的比例密切相关。这一发现表明，通过调控增材制造过程参数，可以有效调节位错胞结构的微观组成，从而实现对材料力学性能的定向优化，为3D打印合金的组织设计与性能调控提供了新的思路。
四、【数据概览】

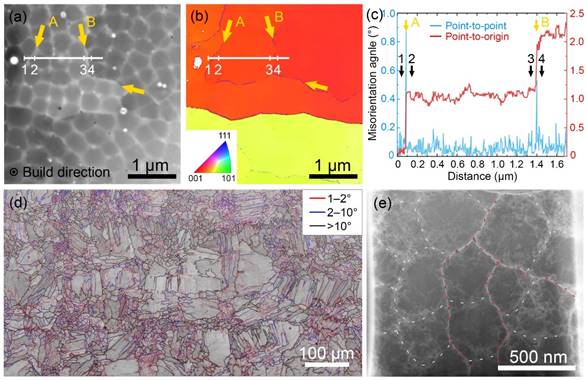

图1. 两种不同类型位错墙的表征

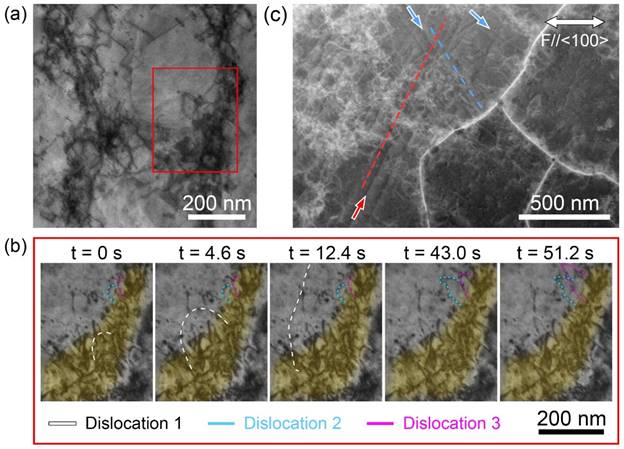

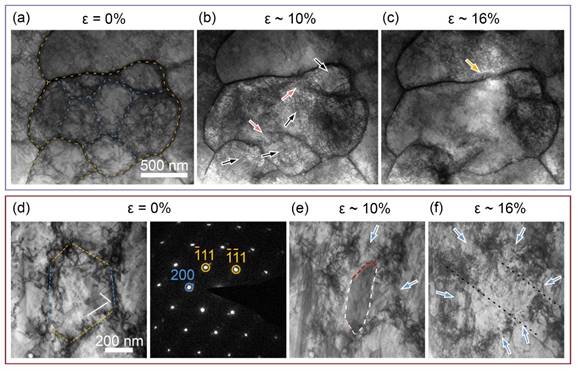

图2. 原位透射变形过程中对位错墙结构演化的观测。
图3. 位错墙与位错的交互机制。

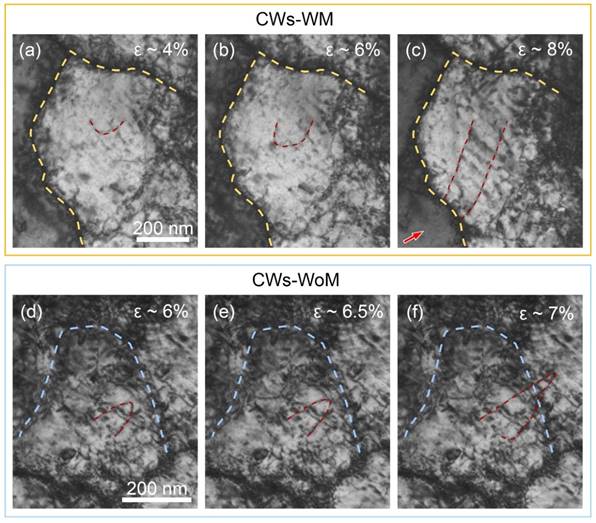

图4. 位错墙处的位错行为及位错滑移痕迹观测。

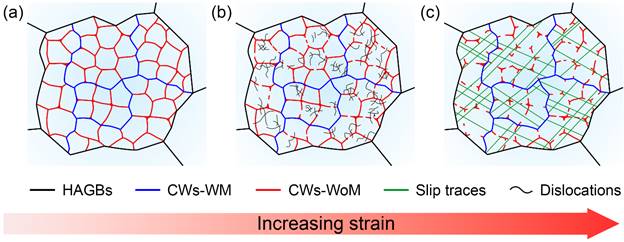

图5. 位错胞结构变形过程示意图。

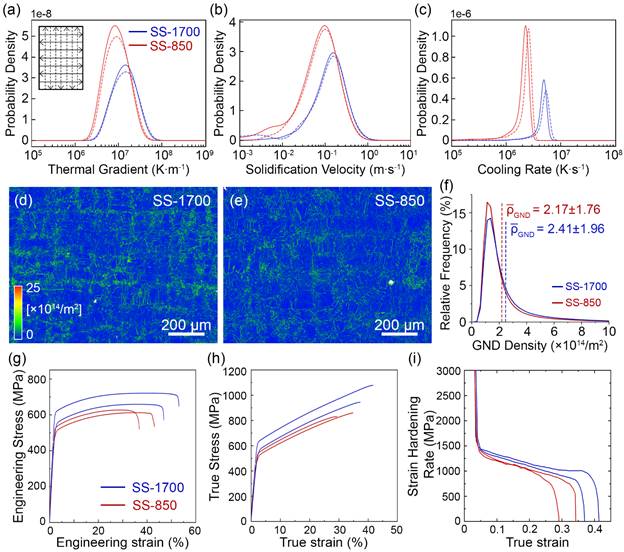

图6. 不同打印参数下的熔池模拟，以及块体材料的结构和力学性能表征。
五、【成果启示】
该研究深化了人们对位错胞结构在金属塑性变形过程中作用机制的认识，表明这类亚结构并非仅是变形过程中产生的副产物，而是能够主动影响位错运动并调控材料力学性能的重要微观结构单元。从材料设计的角度来看，该工作提出了一种新的结构调控思路：通过在3D打印过程中调控位错胞等亚结构的形成与演化，可实现对材料强度与塑性的协同优化，为增材制造金属材料的组织设计与性能调控提供了新的方向。
