【科学背景】
随着增强现实（AR）和虚拟现实（VR）等近眼显示技术的快速发展，市场对具备视网膜级别分辨率（>10,000 PPI）、高亮度、长寿命且能实现全彩显示的微显示器的需求日益迫切。然而，现有的微显示技术，如硅基液晶、有机发光二极管和微型发光二极管，存在光学效率低、分辨率提升受限或难以实现全彩集成等瓶颈。量子点发光二极管（QLED）因其优异的色纯度、高发光效率以及溶液加工性，被视为最具潜力的解决方案。然而，将QLED应用于超高分辨率显示时，面临着两大核心挑战：一是缺乏一种能同时实现亚微米级像素尺寸、全彩集成和高器件性能的量子点图案化技术；二是随着像素尺寸缩小，器件内部非均匀电场导致的效率骤降和稳定性问题日益突出，成为制约其发展的关键瓶颈。
【创新成果】

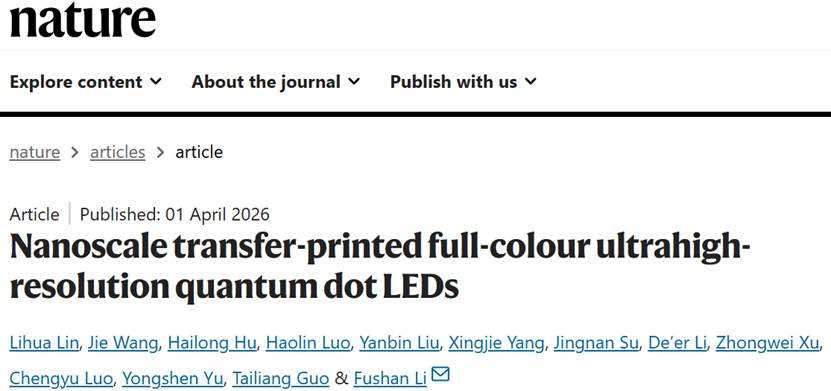

针对以上难题，福州大学李福山团队在Nature上发表了题为“Nanoscale transfer-printed full-colour ultrahigh-resolution quantum dot LEDs”的论文，报道了一种名为“双作用力动力学”（DAFD）的新型图案化策略，结合硬质硅模板纳米压印与倒置转印技术，成功制备了密度高达9,072至25,400像素每英寸（PPI）的红绿蓝（RGB）全彩量子点像素阵列，且转移良率超过99.9%。该方法兼容不同类型的量子点材料，并适用于刚性和柔性衬底。更重要的是，该研究首次识别并解决了超高分辨率器件中因像素微结构引发的电场非均匀性问题。通过在漏电流阻挡层中引入二氧化钛（TiO₂）纳米粒子，将其介电常数与量子点层匹配，有效抑制了边缘电场效应，显著提升了器件效率和稳定性。基于此，红色URQLED（12,700 PPI）实现了26.1%的峰值外量子效率（EQE）和65,190小时的T95工作寿命。最后，该研究将URQLED与CMOS集成电路集成，成功演示了有源矩阵驱动的高分辨率动画显示，为下一代近眼显示技术提供了全新的解决方案。
【图文解析】

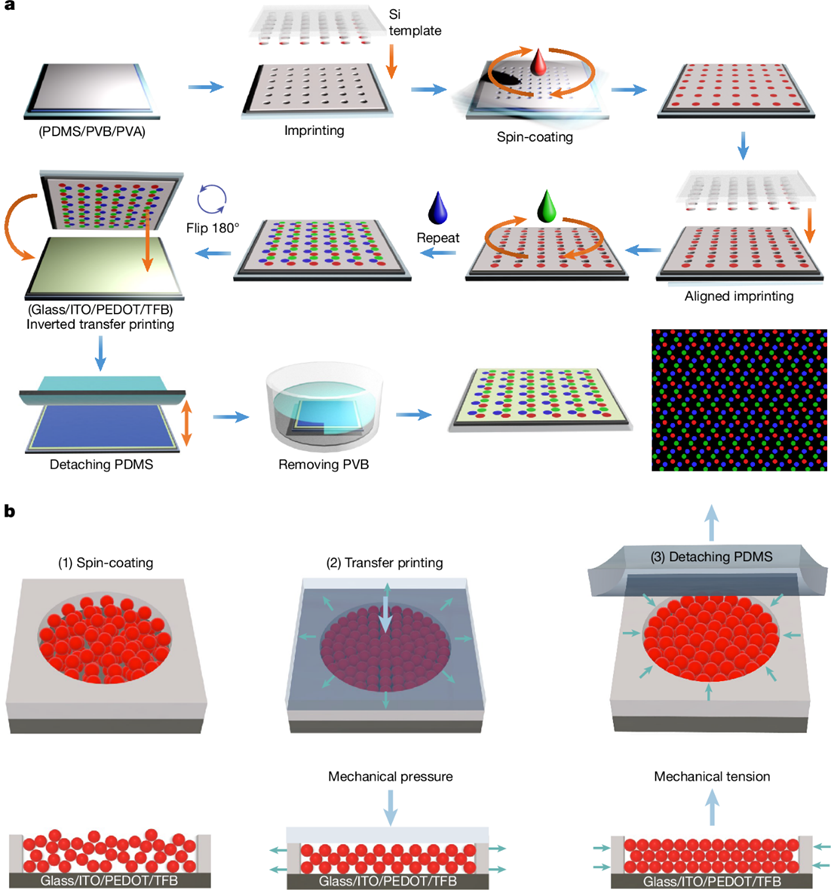

图1 亚微米RGB全彩QD发光层NP-TP工艺示意图及DAFD© 2026 Springer Nature

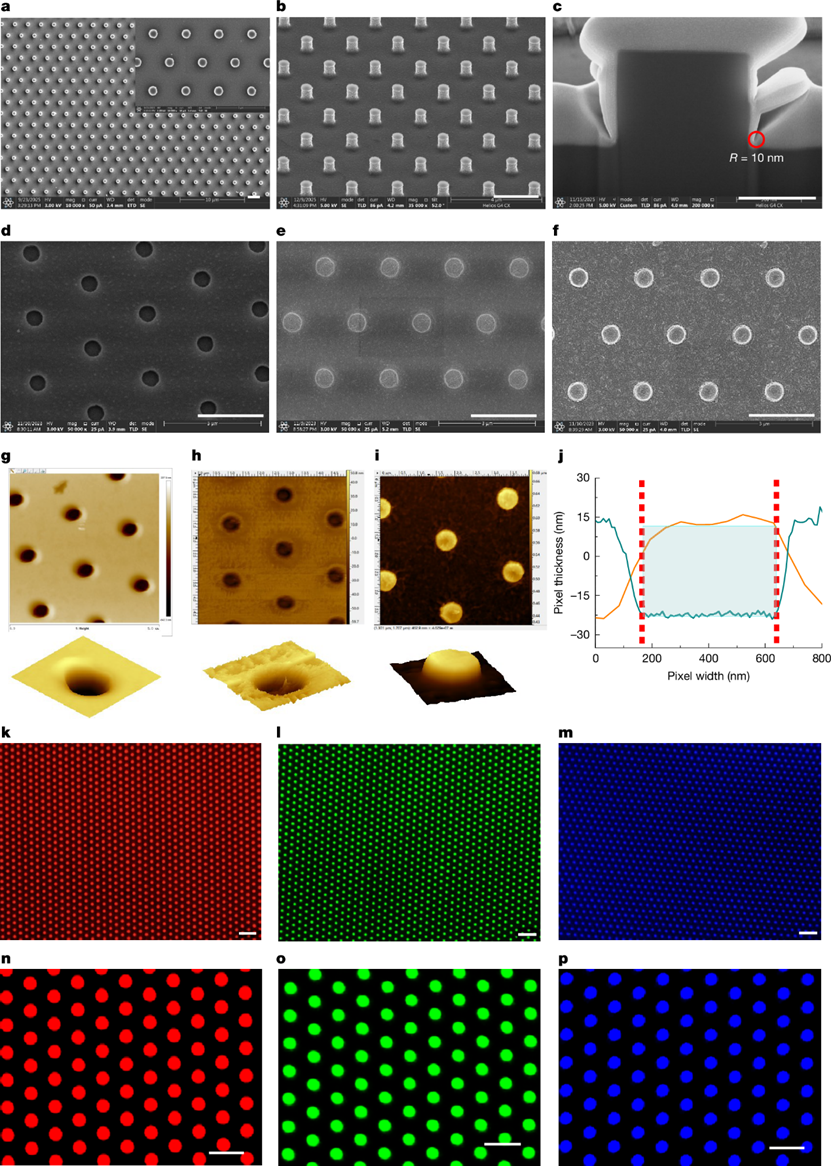

图2 NP-TP工艺的结构表征及其产生的像素微结构© 2026 Springer Nature

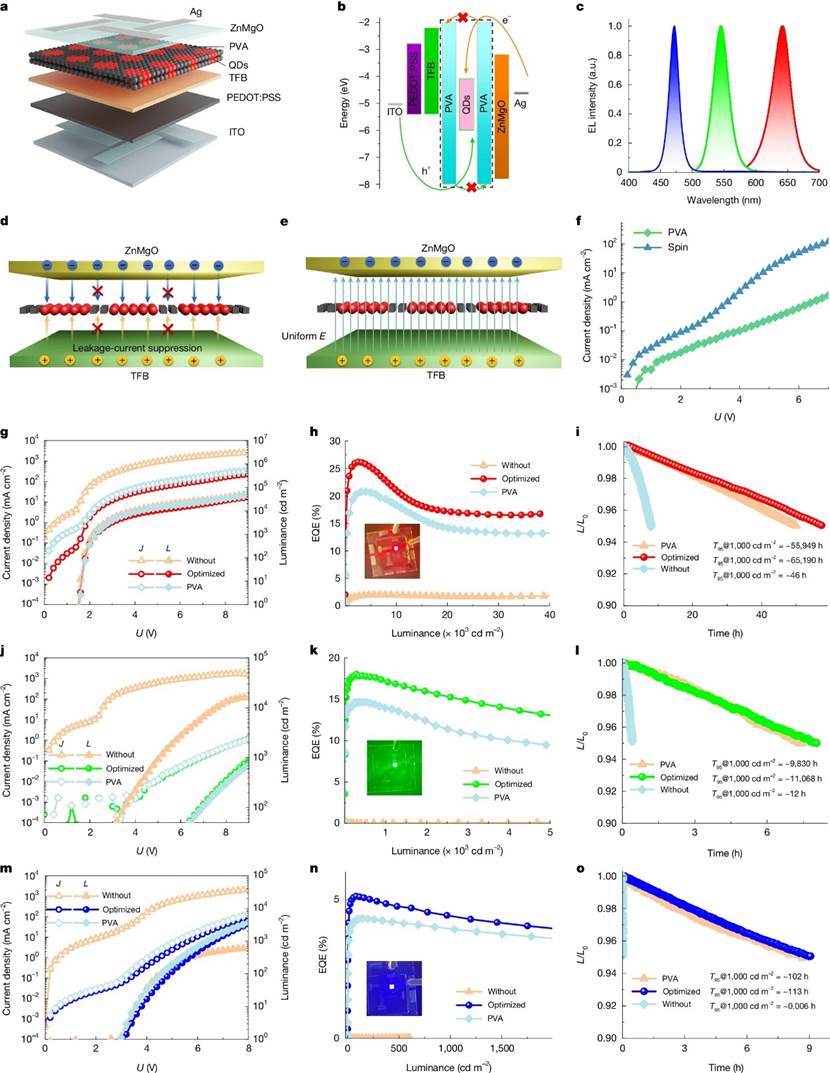

图3 无PVA势垒层、有PVA势垒层和介电常数优化的PVA势垒层的图图化RGB QLED器件的结构和光电性能© 2026 Springer Nature

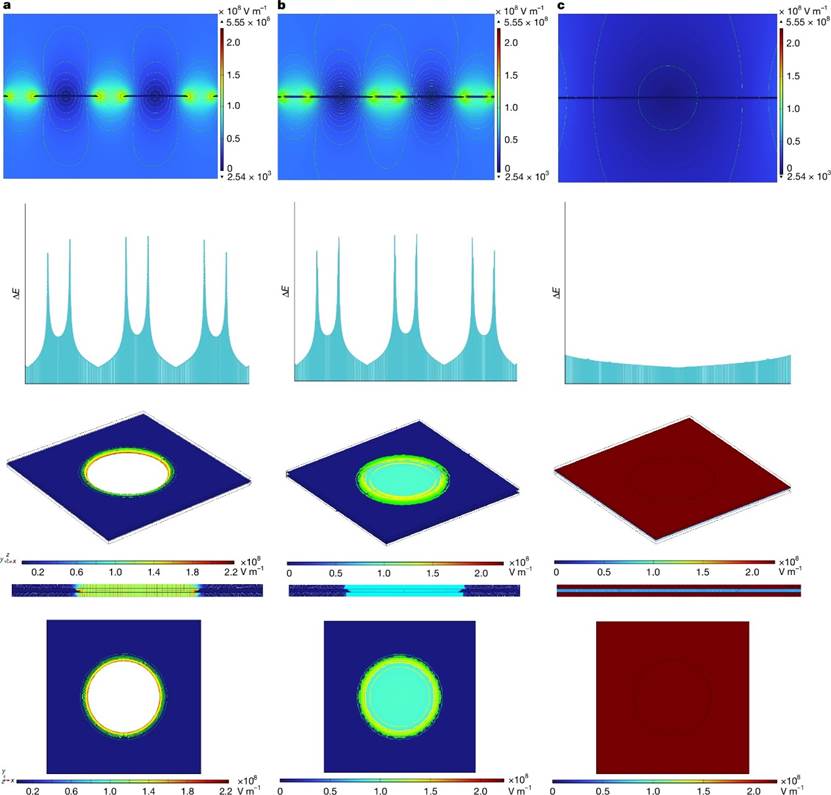

图4 施加偏置条件下像素微孔内电场分布的模拟© 2026 Springer Nature

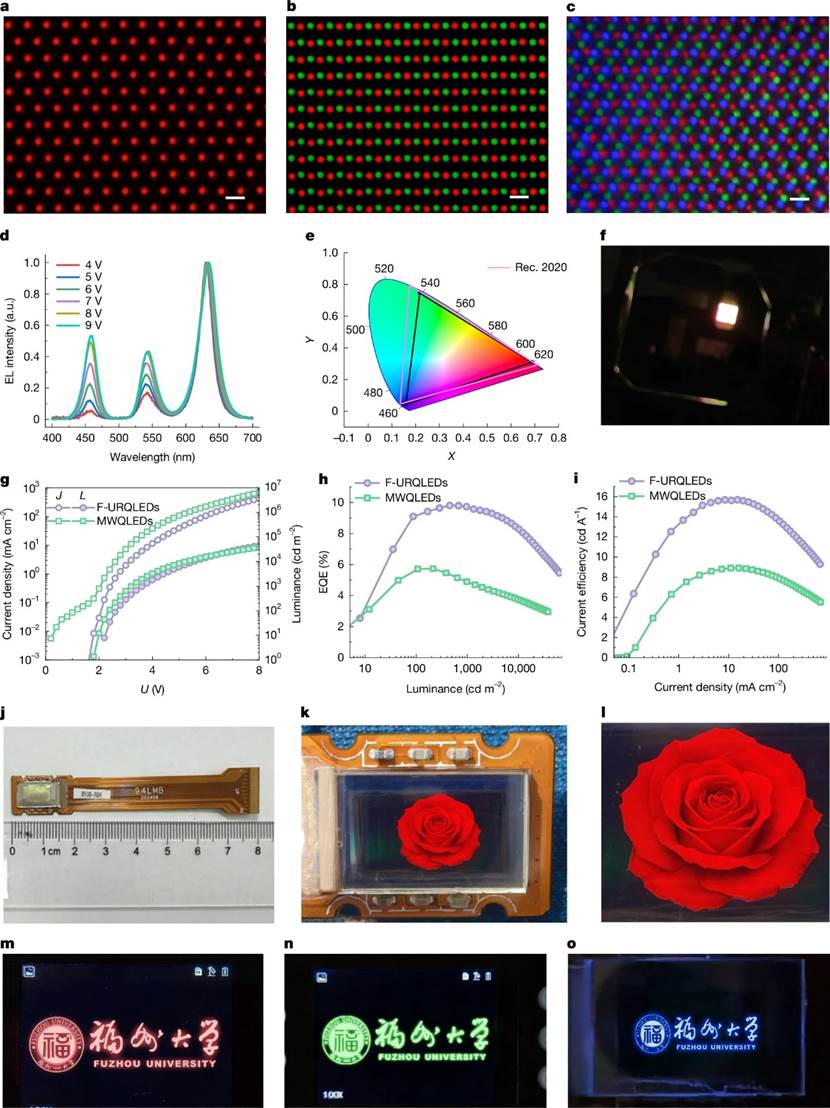

图5 图像化RGB量子点器件的光电性能和有源矩阵驱动演示© 2026 Springer Nature
【科学启迪】
该项研究提出的DAFD策略，通过纳米压印-倒置转印（NP-TP）技术，实现了全彩、亚微米级量子点像素阵列的高保真图案化，为超高分辨率QLED的制备提供了可靠平台。该技术不仅能有效抑制像素间漏电流，还通过介电工程巧妙解决了微像素内部电场不均这一潜在瓶颈，将红色URQLED的效率推至26.1%的新高，并展现出卓越的稳定性。该策略的普适性使其适用于多种量子点材料和柔性衬底，且与CMOS背板工艺高度兼容，成功实现了有源矩阵驱动的超高分辨率显示。这项工作不仅从机制上解决了超高分辨率QLED的核心难题，也为实现未来视网膜级、沉浸式显示的商业化应用铺平了道路。
