一、 【导读】
传统磁性材料通常依赖过渡金属或稀土元素的d/f轨道电子。而纯有机磁性材料凭借轻质、可溶液加工以及分子结构易于精准调控等独特优势，在柔性自旋电子学和量子信息器件等领域展现出巨大潜力。这类材料的磁性主要来自π共轭体系中离域π电子之间强烈的电子关联效应。然而，共价有机框架（COF）或二维聚合物等扩展的π共轭二维网络通常具有抗磁性，当引入开壳自由基单元后，体系往往因超交换相互作用占据主导，而更倾向于形成反铁磁性。这使得如何在高度扩展的π网络中实现稳定且高效的铁磁耦合，成为该领域长期以来最具挑战性的核心科学问题。

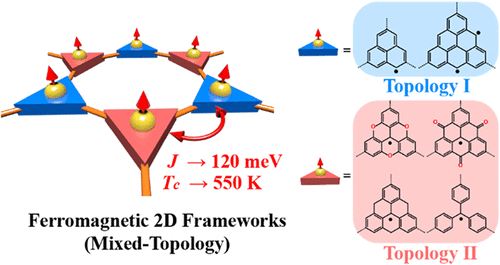

2026年3月29日发表在Journal of the American Chemical Society（JACS）上的这篇论文（DOI: 10.1021/jacs.5c21206），题目为：“Metal-Free Ferromagnetism in Triangulene Two-Dimensional Frameworks”，由德国德累斯顿工业大学于洪德博士和Thomas Heine教授完成，在前期研究基础之上，（Sci. Adv. 2024, 10, eadq7954; JACS 2023, 145, 19303-19311; JCTC, 2023, 19, 3486-3497; JACS 2020, 142, 11013-11021）提出了一种“混合子晶格拓扑策略”，成功设计出32种铁磁性有机二维框架材料。这些有机二维材料不仅实现了创纪录的铁磁耦合强度（最高127 meV），还具备可调带隙（0.9–3.8 eV）和超过550 K的居里温度（交叉温度），为柔性有机自旋电子学开辟了全新路径。
二、【成果掠影】
这篇工作的亮点如下：
- 铁磁耦合强度大：通过混合子晶格拓扑设计，32种二维框架材料的铁磁交换常数J最高达127 meV，远超其他的纳米石墨烯聚合物（~1–10 meV）。
- 优异的半导体特性与可调性：均为铁磁半导体，自旋劈裂能量>2 eV，带隙在0.9–3.8 eV范围内可调。
简言之，这篇工作在纯有机二维框架材料中同时实现了“强铁磁+半导体”两大特性，为下一代柔性磁体和量子器件提供了可行的材料蓝图。
三、【核心创新点】
论文的核心创新在于提出“混合子晶格拓扑策略”（mixed-topology strategy），巧妙打破了传统有机2D框架中普遍存在的反铁磁倾向。作者将非Kekulé纳米石墨烯自由基单体按自旋拓扑分为两类：
- Topology I（异子格子）：如phenalenyl（PLY）和[n]三角烯（[n]TRI），多数自旋与连接位点位于不同子晶格；
- Topology II（同子格子）：如TAM、TOT、TRIH、TPM，多数自旋与连接位点位于同一子晶格。
通过共价连接（直接键、–C≡C–、–C≡C–C≡C–或对苯撑）这两种拓扑单体，作者构建了二元蜂窝状二维框架结构。根据Lieb定理，这种混合设计打破了晶格的反演对称性和时间反演对称性，实现了高自旋基态（S = (NA – NB)/2），从而实现增强自旋之间的直接交换，同时有效抑制了超交换导致的反铁磁相互作用。进一步计算显示，半充满π轨道之间的重叠是铁磁耦合增强的根本原因。这一策略不仅适用于三角烯体系，还可扩展至其他开壳层自由基，为设计更多铁磁性有机二维材料提供了通用范式。
四、【数据概览】

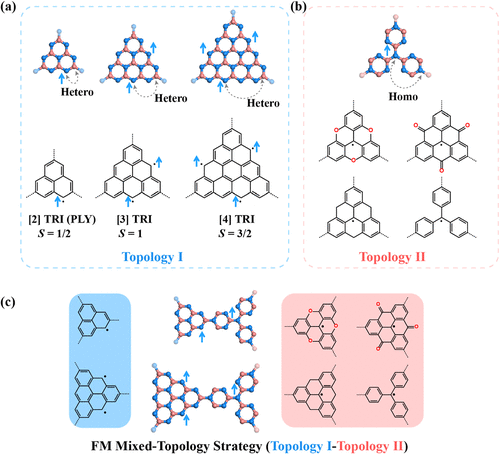

图1 混合子晶格拓扑策略示意图：Topology I与Topology II单体分类。
图1清晰展示了两种拓扑单体的结构差异。蓝色/红色分别标记A/B子晶格，箭头指示平行自旋排列方向。该图直观证明了混合拓扑如何通过Lieb定理实现铁磁性。

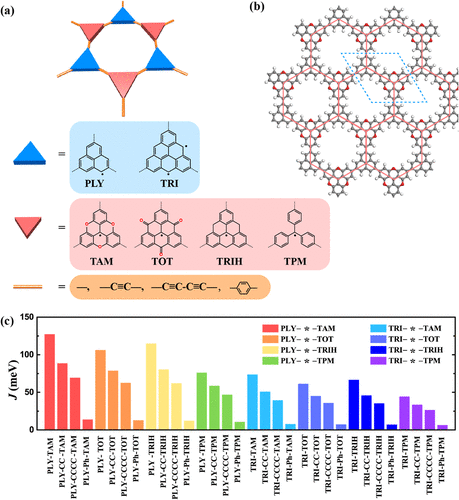

图2 32种铁磁性二维有机框架材料的结构与磁耦合强度J值。
图2列出了全部32种有机框架材料的晶格结构（以[PLY-TAM]为例）和J值分布。直接连接或短共轭连接基团的框架J值最高（44–127 meV），随连接基团延长而下降，证实了π轨道重叠对铁磁交换的决定性作用。

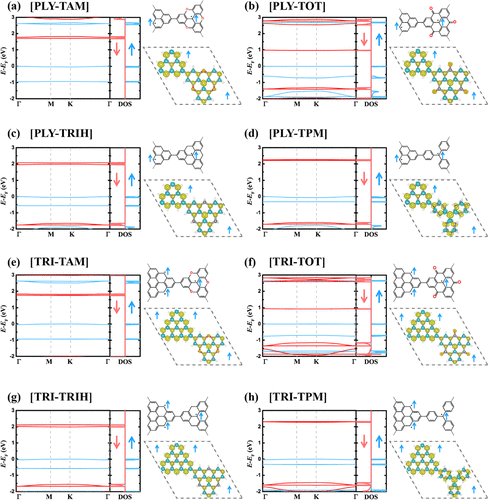

图3二维有机框架材料的自旋极化能带结构与态密度（DOS）
图3展示了8个典型框架（如[PLY-TAM]、[TRI-TPM]）的自旋极化能带和DOS。可见自旋劈裂平带靠近费米能级，自旋劈裂能量最高超过2 eV，带隙在0.93–2.21 eV范围内。

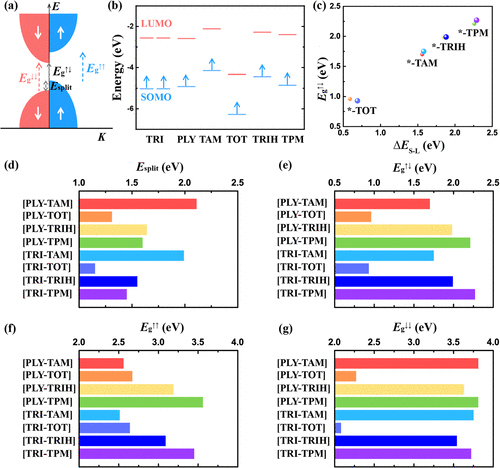

图4 二维有机框架材料的磁性性质分析：自旋劈裂能量、自旋翻转带隙定义及与单体轨道能级的相关性。

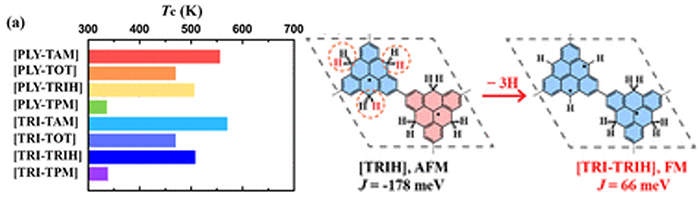

图5 居里温度（交叉温度）预测以及实验合成方法概念示意图。
五、【成果启示】
这篇工作为铁磁性有机材料的理性设计提供了重要范式。它证明：通过精确调控单体拓扑和π轨道重叠，能够在纯有机体系中实现此前难以企及的强铁磁耦合与室温稳定性。这些材料兼具半导体特性和强铁磁耦合，有望用于柔性自旋阀、有机自旋过滤器，以及量子计算中的自旋比特。溶液加工和低成本合成特性（Suzuki偶联或表面STM脱氢），进一步提升了可行性。目前全部结果基于第一性原理计算，实验合成（尤其是大面积高质量单层）仍需验证；磁性有机材料在空气中的长期稳定性也需后续评估。总之，这篇JACS论文不仅刷新了有机2D铁磁材料的性能上限，更提供了一套可扩展的设计原则。
原文详情
标题：Metal-Free Ferromagnetism in Triangulene Two-Dimensional Frameworks
作者：Hongde Yu, Thomas Heine
期刊：Journal of the American Chemical Society
发表日期：2026年3月29日
DOI：10.1021/jacs.5c21206
