一、【导读】
铍铜合金因兼具超高强度和良好耐腐蚀性，已成为航空航天、精密制造等领域不可替代的核心关键材料。然而，传统铍铜合金长期受制于“强度-塑性”的固有权衡困境：其室温塑性极差，无法满足复杂构件的精密成形需求。此外，传统异质结构层状复合材料虽能改善塑性，但软硬层间的力学性能不匹配会引发界面应力集中和裂纹沿界面扩展，始终难以实现强度与塑性的同步跃升。如何在大幅降低合金元素用量的同时，突破铜合金“强度-塑性”倒置性能瓶颈，构建低成本、高性能的新型铜合金体系，是先进金属材料领域亟待攻克的核心科学难题。
二、【成果掠影】
近日，中南大学喻海良教授、香港理工大学傅铭旺教授团队在铜合金层状复合材料强塑性协同调控领域取得重要研究成果。相关论文以“Breaking the strength-ductility trade-off in copper alloy laminates by heterostructure homogenization”为题，发表在国际塑性力学顶刊《International Journal of Plasticity》上，中南大学轻合金研究院为论文第一单位。本项研究由中南大学高海涛老师作为第一作者牵头，喻海良教授和傅铭旺教授为论文通讯作者。
研究团队提出了一种“异质结构均匀化”的层状复合材料设计新策略。通过将紫铜/铍铜层状复合材料的单层厚度巧妙设计为小于界面互扩散宽度。这种设计实现了元素的充分互扩散，不仅将铍铜层中的粗γ相析出物细化为110 nm的针状纳米相，还在原本无析出的纯铜层中诱导出12 nm级均匀分布的纳米析出相，同时形成具有强织构调控的类单晶层状结构。
异质结构均匀化策略在合金元素总用量减少50%的前提下，使铜合金层状复合材料获得与均质QBe2.0铍铜相当的抗拉强度，同时断裂伸长率提升307%、电导率提升110%。其核心机制在于类单晶织构与均匀纳米析出相的协同作用抑制了裂纹形核，而均匀化界面过渡区促进了位错的均匀分布，从根本上解决了传统异质结构层状材料软硬层力学失配导致的界面应力集中与裂纹沿界面扩展的难题，为低成本、高性能铜合金的开发提供了全新范式。
三、【核心创新点】
1.提出“异质结构均匀化”新策略，实现材料的强塑协同
突破传统界面梯度工程的设计局限，通过精准调控单层厚度小于元素互扩散宽度，构建贯穿整个层板的完全均匀过渡区，消除了软硬层间的性能突变与界面应力集中，从根本上解决了传统异质结构因应变分区导致的早期开裂与塑性不足难题。
2.揭示双尺度纳米析出相协同强化与“滑移-孪生”混合变形机制
实现铍铜层粗γ相细化至纳米级针状相，同时在原本无析出的纯铜层原位生成球形纳米析出相，结合类单晶层状结构的强界面约束效应，协同激活 Orowan 强化与高密度位错增殖，形成“滑移-孪生”混合变形模式，实现持续稳定的加工硬化与颈化延迟。
3.实现性能-成本协同突破，开辟低成本高性能铜合金设计新范式
在合金元素用量降低50%的前提下，获得与商用QBe2.0铍铜相当的抗拉强度，同时断裂伸长率提升307%、电导率提升110%，将铜合金性能调控由单一合金化拓展至扩散驱动的微结构均匀化设计，为铝、钛等其他金属体系的层状复合材料高性能化提供了通用技术路径。
四、【数据概览】

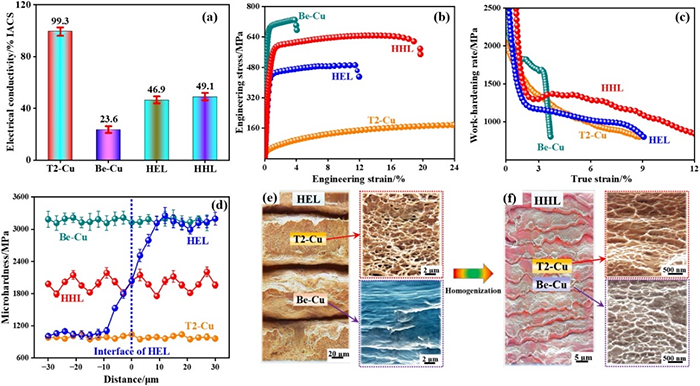

图1 异质结构均匀化策略下的微观结构演变 © 2026 Elsevier
图2 强度-塑性-导电三重维度下的性能提升 ©2026 Elsevier

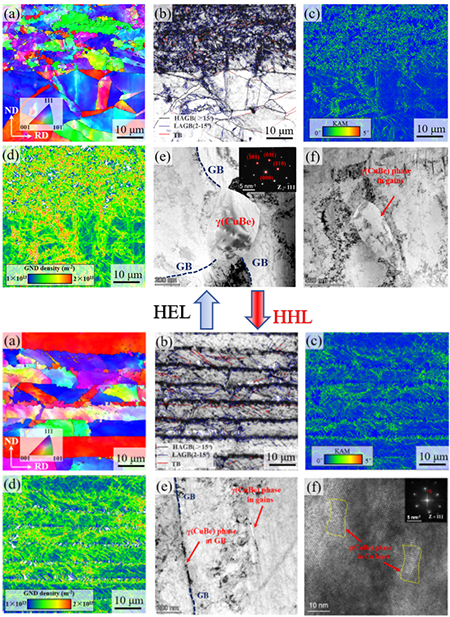

图3 变形过程中HEL和HHL样品的组织演变 ©2026 Elsevier

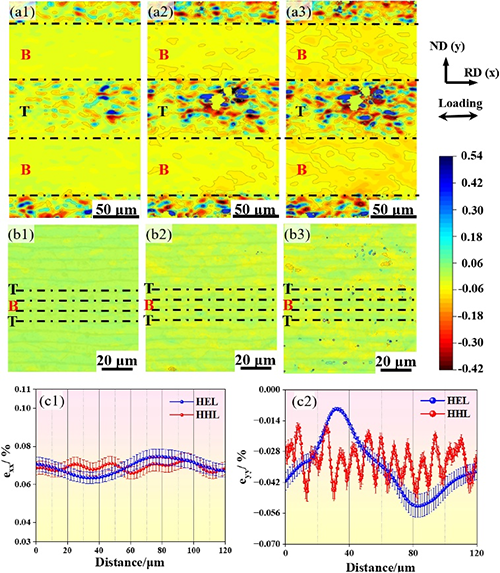

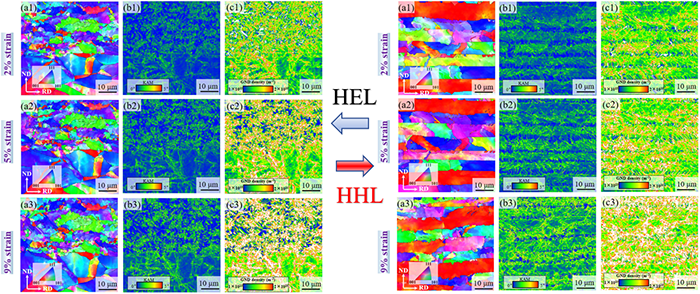

图4 变形过程中HEL和HHL样品的应变分布 ©2026 Elsevier
五、【成果启示】
本研究为攻克金属材料领域长期存在的强度-塑性协同调控这一核心科学难题提供了一条极具前景的新途径。通过提出”异质结构均匀化”创新策略，将层状复合板的单层厚度精准调控至小于界面互扩散宽度，不仅构建出嵌入均匀纳米析出相的类单晶层状结构，还实现了纳米析出相弥散强化、均匀化界面协调与滑移-孪生混合变形机制的协同作用，在合金元素用量降低50%的前提下，获得了与商用QBe2.0铍铜相当的抗拉强度，同时使断裂伸长率提升307%、电导率提升110%。该研究突破了传统异质结构层状复合板的性能瓶颈，为开发低成本、高性能铜合金及其他层状复合材料提供了全新的设计范式和理论支撑，在航空航天、电子信息、新能源等领域的关键轻量化构件制造中具有重要的工程应用价值。
