在含能材料领域，追求更高能量密度与更低感度之间的平衡，如同行走于刀刃之上−能量越高，分子越不稳定，对外部刺激越敏感。近百年来，这一“能量-安全”的固有矛盾始终是横亘在科学家面前的一道天堑。从硝化甘油到CL-20，每一次能量密度的跃升都伴随着安全边界的重新划定。
而今，这道天堑终于迎来了突破性的跨越。近日，西安近代化学研究所谭博军博士、刘宁研究员团队联合西北工业大学张庆华教授，在国际权威期刊JACS Au上报道了一项里程碑式的研究成果。他们通过“计算高通量筛选+理性分子设计”的协同策略，从近千万种[5,6,5]稠环结构中精准筛选并成功合成了新型两性离子含能化合物TYX-7。该材料在密度、爆速、爆压等核心性能指标上比肩HMX，同时保留了NTO级别的低感度，并成功将pKₐ从NTO的3.76提升至5.99，彻底解决了NTO腐蚀金属壳体的工程痛点。
一、百年困局：当“高能”与“钝感”不可兼得
含能材料的发展史，本质上是“更高能量”与“更低感度”之间反复权衡的历史。目前单质炸药的性能巅峰CL-20，虽拥有傲人的能量密度，却受限于高昂的合成成本与较高的机械感度，难以大规模应用。而另一方面，以NTO（3-硝基-1,2,4-三唑-5-酮）为代表的钝感含能材料，虽能量可与RDX媲美、感度比肩TATB，却因强酸性（pKₐ ≈ 3.76）而对金属壳体造成严重腐蚀，极大地限制了其实用化进程。如何在单分子层面上同时实现高能量密度、低机械感度和优异热稳定性，是含能材料领域长达一个世纪的核心科学难题。
二、破局：从近千万分子中“精准狙击”
面对浩瀚的化学空间，研究团队建立了一套“组合枚举+机器学习+量子化学”的高通量筛选流程。

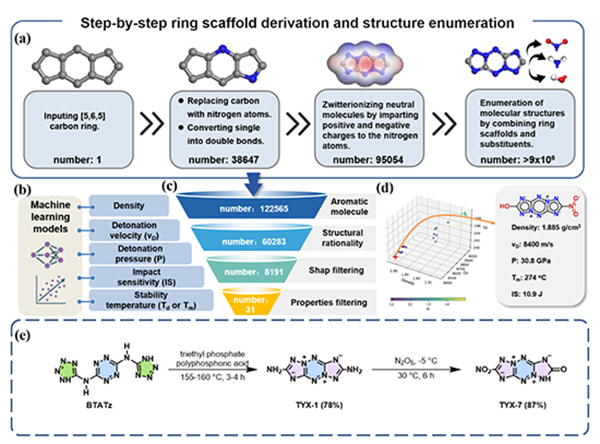

第一步：构建虚拟分子库。团队以[5,6,5]全碳环为起点，通过逐级替换碳原子为氮原子、调整不饱和度、引入正负电荷（两性离子化）、以及随机组合氨基、硝基、羟基等官能团，系统生成了近千万种[5,6,5]稠环分子结构。所有生成过程均通过自编程的Python代码实现。

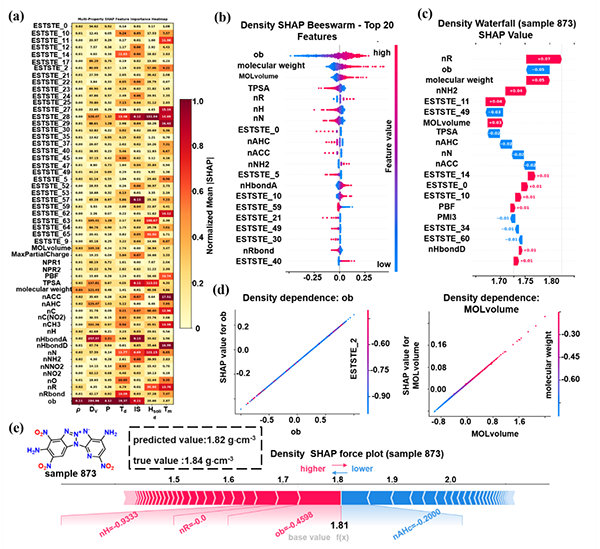

第二步：机器学习性能预测。团队基于一个包含超过1000种含能化合物的实验数据库，训练了集成自定义分子描述符的机器学习模型，可同时预测密度、爆速、爆压、热分解温度和撞击感度等关键参数。SHAP分析表明，分子体积膨胀是降低密度的最主要因素，而分子量与摩尔体积的比值则反映了堆积效率的权衡。
第三步：多维度严苛筛选。研究团队设定了六项定量筛选标准−氧平衡 > −40%、至少含一个硝基、氮原子数不少于9个、保留C=N共轭片段、氢键受体不少于7个、可旋转键不超过2个。经此筛选，近千万分子缩减至8191个候选物。再经过密度 > 1.85 g/cm³、爆压 > 30 GPa、撞击感度 > 10 J、热稳定性 > 240°C的严苛性能门槛，最终仅剩31个分子。其中，TYX-7凭借其合成可行性的突出优势脱颖而出。
值得注意的是，TYX-7与其训练集分子的最大谷本相似系数仅为0.273，说明该分子在结构上具有高度新颖性。但在描述符空间中，TYX-7并非极端离群点，其距训练集质心的距离位于训练分布的第57百分位，表明预测结果具有可信的物理化学基础。
三、验证：实验数据全面超越预期
合成路线：简洁高效。TYX-7的合成始于BTATz，经可控热解环化得到中间体TYX-1（收率78%），再以N2O5选择性氧化将氨基转化为硝基和羰基，最终以87%的收率得到目标产物。整条路线仅需两步，操作简便，规避了传统四嗪功能化方法中常见的危险中间体。

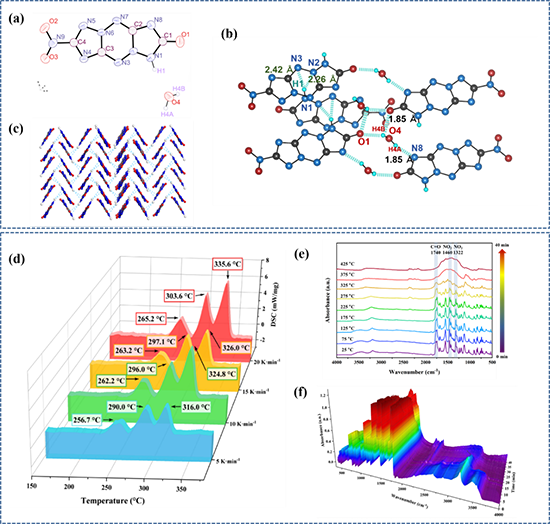

晶体结构：紧密堆积的氢键网络。X射线单晶衍射分析显示，TYX-7·H2O的晶体密度达1.88 g/cm3（气体比重法实测无水晶体的密度为1.95 g/cm3）。每个TYX-7分子参与7个独立的氢键，其中多个O−H···N氢键的给体-受体距离低于1.92 Å，属于分子晶体中较强的氢键作用。这种广泛的氢键网络与分子间的π-π堆积协同作用，形成了紧密有序的层状堆积结构。
热稳定性：逐级分解的精密“时钟”。DSC曲线显示TYX-7在加热过程中呈现三个连续的放热峰，分别对应−硝基/羰基的优先断裂、稠环骨架的碎裂、以及碳质残渣的完全氧化。原位变温红外光谱证实了这一逐级分解机制。三个放热峰在温度轴上紧密相邻，意味着中间体寿命极短、能量释放高度集中−这正是高性能含能材料的理想热响应特征。

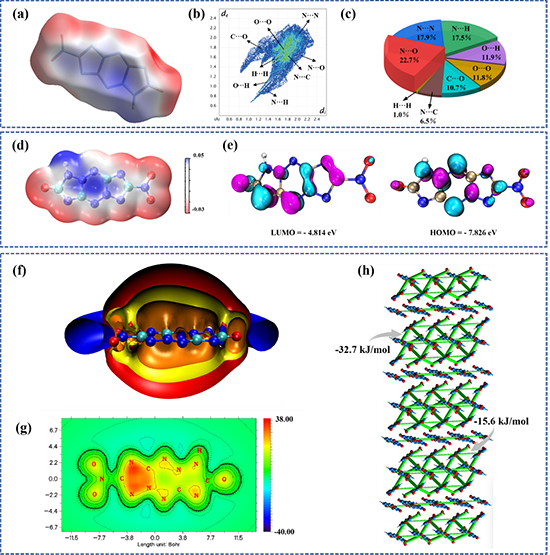

电子结构：芳香稳定与电荷分离的完美统一。分子静电势（ESP）分布显示，正电势集中于C−NO2和C=O键所在的缺电子外围区域，而负电势集中于富氮稠环核心的富电子中心区域−这种显著的电荷极化，为定向分子间相互作用奠定了基础。前线分子轨道（HOMO/LUMO）则在整个分子骨架上高度离域，表明共轭体系可有效分散电子密度。NICS（核独立化学位移）分析进一步证实了贯穿整个稠环骨架的全局芳香性，为TYX-7优异的热稳定性提供了电子结构层面的解释。
分子间相互作用：π-π堆积主导的稳定化机制。Hirshfeld表面分析表明，N···O极性相互作用占总表面接触的22.7%，N···N接触占17.9%，而氢键（N−H···N和O−H···N）合计占29.4%-30。能量分解分析显示，TYX-7分子间存在−32.7 kJ/mol和−15.6 kJ/mol两个色散能分量，其中较强分量源于稠环骨架间高效的π-π堆积。QTAIM拓扑分析与NCI可视化进一步确认，层间内聚力主要由典型的π-堆积拓扑主导，而非离散的局域接触。这种“二维弱相互作用的协同网络”正是TYX-7兼具高密度与低感度的结构根源−紧密均匀的晶体结构有利于机械刺激下应力的均匀耗散，抑制局部“热点”的形成与累积。
- 性能对标：比肩HMX，超越NTO
| Composites | ρa(g/cm3) | Nb(%) | Ωc(%) | Tdd(°C) | vDe(km/s) | pf(GPa) | ISg(J) | FSh(N) |
| TYX-7 | 1.95 | 56.5 | -39.44 | 262 | 9.113 | 35.4 | >40 | >360 |
| NTO | 1.93 | 46.4 | -23.18 | 273 | 8.560 | 34.9 | >40 | >360 |
| HMX | 1.91 | 37.8 | -21.61 | 287 | 8.900 | 38.4 | 7.4 | 112 |
TYX-7在核心性能指标上展现出令人瞩目的综合优势：
密度：1.95 g/cm3（高于HMX的1.91 g/cm3）、爆速：9.113 km/s（比肩HMX的8.900 km/s）、爆压：35.4 GPa、撞击感度：> 40 J（与NTO同级别，远优于HMX的7.4 J）、摩擦感度：> 360 N（与NTO同级别，远优于HMX的112 N）、pKₐ：5.99（相比NTO的3.76提升了两个数量级，从根本上克服了腐蚀性缺陷）。

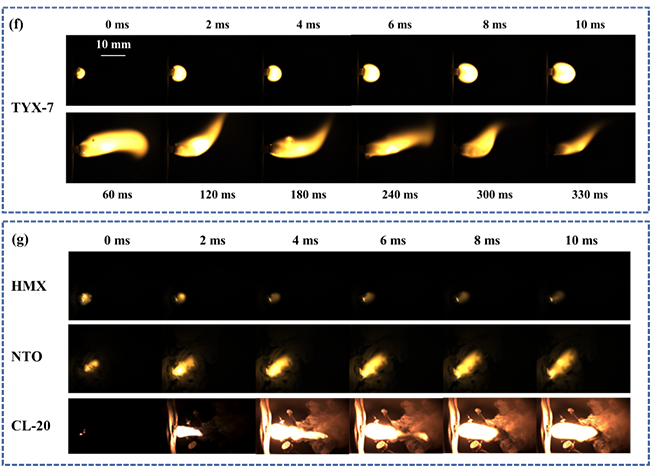

激光点火：清洁燃烧的“绿色”含能材料在70 W/cm2的低功率密度下，TYX-7的点火延迟时间仅为130.0 ms，表现出优异的易点火性。更令人瞩目的是其燃烧行为：与CL-20相比，TYX-7的火焰传播呈现各向同性的包络扩散结构，且几乎不产生烟雾−这意味着更完全的氧化、更高的气体产率和更清洁的分解，与其富氮分子骨架倾向于生成N2的化学本质高度一致。TYX-7可维持约330 ms的稳定燃烧，展现出在固体推进剂中的巨大应用潜力。
五、启示：一种可迁移的“设计-筛选-验证”模式
这项研究的价值远不止于TYX-7这一个分子。它首次验证了“两性离子+[5,6,5]稠环共轭”这一分子设计策略在含能材料领域的普适性。两性离子结构带来的分子内电荷协同效应增强了静电相互作用，而稠环骨架的全局π-离域促进了分子间的π-π堆积−二者的协同作用同时提升了晶体密度、热稳定性和分子鲁棒性。
更重要的是，该研究所建立的“组合枚举+机器学习高通量筛选+合成验证”闭环流程，为含能材料的理性设计提供了一套可迁移的通用模式。在传统的“试错法”时代，从概念到分子往往需要数年乃至数十年的漫长周期。而在此范式中，近千万种可能性在计算层面被高效穷举与筛选，实验资源被精准投放在最有希望的候选分子上。这种“计算先行、实验验证”的模式，正在重塑含能材料乃至整个功能材料领域的研发范式。
六、展望
TYX-7的成功，为新一代高能钝感含能材料的开发开辟了明确的分子设计方向。其高密度、低感度、近中性pH、清洁燃烧的综合优势，使其在固体推进剂、低易损性弹药、先进混合炸药等领域具有广阔的应用前景。
从更宏观的视角来看，“两性离子化”与“稠环芳香化”的协同策略，或许正是打破含能材料领域“能量-安全”百年困局的那把钥匙。而机器学习与量子化学方法论的深度介入，正在将这一领域的研发从“艺术”推向“科学”，从“偶然发现”推向“按需设计”。
文章信息
Bojun Tan, Jing Zhang, Linhu Pan, Siwei Song, Changwei Tang, Binghui Duan, Xiong Yang, Min Gao, Shuai Wang, Chenqi Shi, Jinkang Dou, Qinghua Zhang, and Ning Liu[J]. Synergistic Computational–Experimental Discovery of a Zwitterionic Fused-Ring High-Energy-Density Material with Intrinsic Insensitivity. JACS Au, 2026, DOI: 10.1021/jacsau.6c00567.
