在航空发动机、高超声速飞行器与新一代汽车动力系统的赛道上，材料往往是决定装备性能天花板的关键。TiAl合金，这种被誉为“轻质高温希望之星”的金属间化合物，因密度仅为镍基高温合金的一半、服役温度覆盖650~900℃，多年来一直是全球材料科学界的攻关热点。然而，其与生俱来的“强度-塑性矛盾”——室温塑性低于2%、加工极易开裂、高温强度不足——严重制约了大规模工程应用。

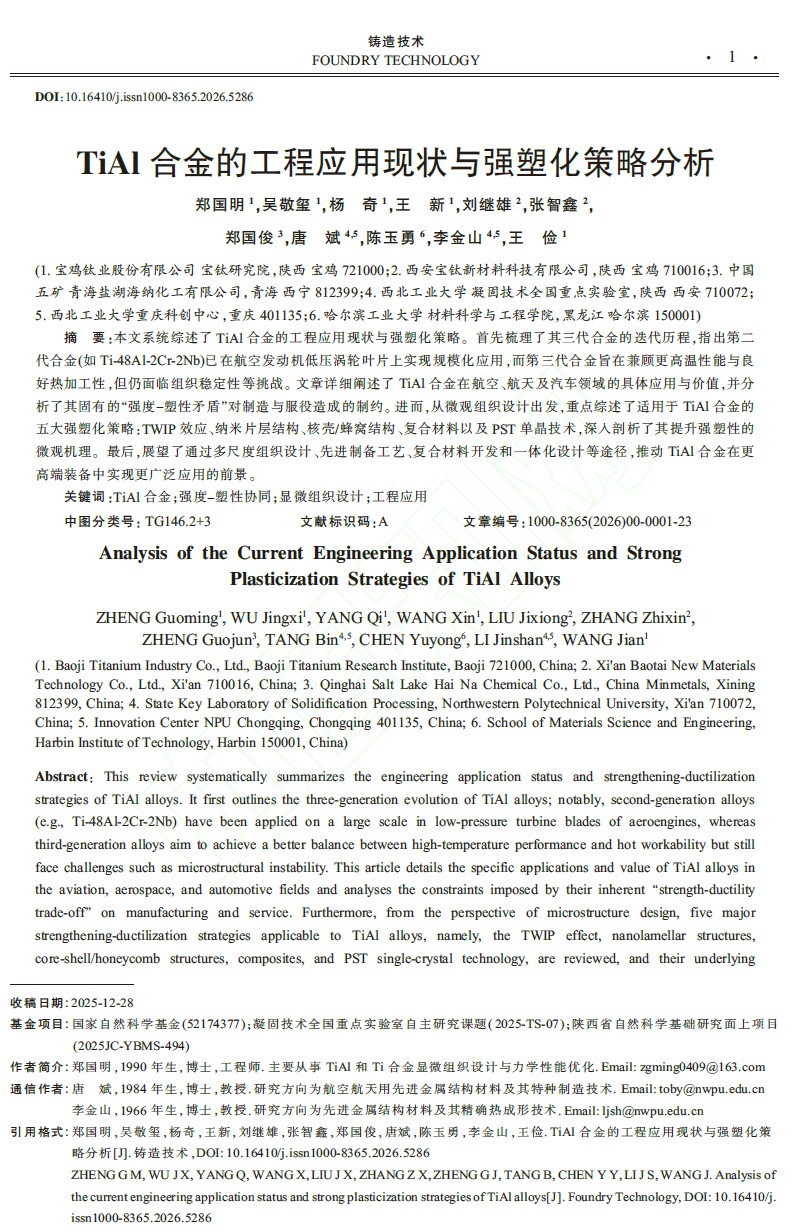

近日，由宝鸡钛业股份有限公司宝钛研究院的工程师郑国明，吴敬玺等人，联合西北工业大学凝固技术全国重点实验室、哈尔滨工业大学材料学院等多家单位的科研团队，在《铸造技术》期刊发表了题为《TiAl合金的工程应用现状与强塑化策略分析》的权威综述论文。该论文首次系统梳理了TiAl合金三代材料的发展脉络，全面总结了其在航空、航天及汽车领域的工程应用现状，并创新性地提出了五大微观组织强塑化策略，为破解这一持续数十年的材料难题提供了系统性理论框架与可实施的技术路径。
三代合金迭代：从实验室到GE发动机，再到国产大飞机
论文指出，TiAl合金的研究自上世纪50年代起步，至今已发展出三代合金体系。第一代合金（如Ti-48Al-1V-0.1C）因室温塑性和冲击性能过低，未走出实验室。第二代合金（以Ti-48Al-2Cr-2Nb，即4822合金为代表）通过添加Cr、Mn、Nb等元素，显著改善了综合性能，并于2006年由GE公司率先应用于GEnx发动机低压涡轮叶片，实现了减重50%、节油40%、降噪20%的里程碑式突破。此后，该合金被大规模用于LEAP发动机，年产量达30万片，成为现代商用航空动力的核心材料之一。
第三代合金（如TNB、TNM）通过引入高Nb或β稳定元素（Mo、W），试图将使用温度提升至750~900℃，并在热加工性上取得进展。但论文也揭示，第三代合金在实际服役中暴露出组织不稳定、冲击韧性不足等问题——普惠公司曾在PW1000G发动机中采用TNM合金叶片，后因多次断裂事故被迫停产。这深刻表明，TiAl合金的强塑性匹配仍然是制约其更广泛应用的核心瓶颈。
值得振奋的是，我国规划中的国产大飞机发动机CJ1000A/CJ2000已确定采用改进型4522XD合金叶片，目标2030年前实现年产20~30万片的自主保障能力。这标志着我国TiAl合金正从“跟跑”迈向工程化突破的关键阶段。
五大强塑化策略：向微观组织要性能
论文最核心的贡献在于，从金属材料塑性变形的根本机制出发，系统梳理并提出了适用于TiAl合金的五大强塑化微观组织设计策略，为突破“强度-塑性倒置”提供了全新思路。
第一，TWIP效应（孪生诱导塑性）。TiAl合金中的γ相具有低层错能，易在变形中产生高密度纳米孪晶。孪晶界既可强有力阻碍位错运动以提升强度，又能作为位错源和滑移通道协调塑性变形。研究表明，通过适当增大晶粒尺寸、控制片层间距以及添加Mn、Nb等元素，可显著激活TWIP效应，实现强塑性同步提升。
第二，纳米片层结构。当片层间距细化至20~50 nm时，传统位错滑移被抑制，变形机制转变为由界面不全位错主导的长周期堆垛有序（LPSO）结构演化。其中，9R结构在室温下提供塑性，6H结构在高温下提供强化，使得材料在700~750℃下屈服强度反常升高、塑性达到传统材料的4倍。这一发现颠覆了“细化必然脆化”的传统认知。
第三，核壳/蜂窝结构。通过将硬质TiAl基体封装于韧性β-Nb或W富集壳层中，形成三维连续网络。软硬区在变形中产生应变不相容性，激发出强大的背应力强化效应，同时韧性壳层能有效协调变形、缓解应力集中、延缓裂纹扩展。实验显示，该结构可使TiAl/Nb复合材料室温压缩强度达到2.4 GPa、断裂应变32.9%。
第四，复合材料化。引入TiB₂、Ti₃AlC、SiC纤维或纳米Y₂O₃颗粒等增强相，通过异质形核细化组织、阻碍位错运动、诱导裂纹偏转与纤维拔出等多种机制，可显著提高室温和高温拉伸强度。论文同时强调，增强相体积分数需控制在最优范围，过高反而劣化性能。
第五，PST单晶技术。南京理工大学陈光院士团队发明的聚片孪生（PST）TiAl单晶，通过精确控制片层取向（0°），实现了室温塑性高达6.9%、900℃抗拉强度637 MPa的卓越匹配，且蠕变性能较4822合金提高1~2个数量级。该材料被认为是未来替代镍基单晶高温合金、应用于高压压气机叶片的最有潜力的候选材料。
行业意义：为高端装备轻量化提供“中国方案”
论文作者指出，TiAl合金的工程化应用史，本质上就是不断克服强度-塑性矛盾的历史。而本文所归纳的五大策略，分别从位错行为、孪生机制、界面工程、复合强化及单晶取向等多个维度，为解决这一矛盾提供了可操作的工具箱。
对于航空发动机而言，TiAl合金在低压涡轮叶片上的应用已证明其商业价值；若能进一步突破室温塑性与高温强度匹配问题，其应用范围可扩展至高压压气机叶片甚至更高温度部件，有望为下一代高推重比发动机带来颠覆性减重效益。在航天领域，TiAl合金已用于X-33太空飞机热防护蒙皮、“战斧”巡航导弹等关键部件，每减重1克可创造约100美元的经济效益。在汽车领域，TiAl增压涡轮与排气阀已实现商业化，可降低油耗、提升响应速度。
然而，论文也清醒地指出，我国TiAl合金研发整体仍处于“跟跑”状态，产业化差距显著。未来必须走“多尺度组织设计 + 先进制备工艺（增材制造、定向凝固）+ 复合材料开发 + 一体化设计”的道路，并借助人工智能与仿真技术加速材料研发。
本文的主要作者团队来自宝鸡钛业股份有限公司宝钛研究院（郑国明、吴敬玺、杨奇、王新、刘继雄、张智鑫、郑国俊、王俭）、西北工业大学（唐斌、李金山）、哈尔滨工业大学（陈玉勇）等。他们长期从事TiAl合金的工程化研究，兼具基础理论与产业实践背景，使得本文既有学术深度，又紧贴工程实际。
正如论文在结尾所展望的：“通过持续的材料创新与工艺突破，TiAl合金必将实现从‘跟随’到‘并行’乃至‘引领’的跨越，为国家高端制造提供坚实材料支撑。”
论文详情：https://doi.org/10.16410/j.issn1000-8365.2026.5286
