你玩手机、用电脑、插U盘的时候，有没有注意过——它们总是发烫？
这些“烫”可不是小问题。据统计，全球约63%的热能最终以低品位废热的形式白白散失到环境中，不仅浪费能源，还加剧了碳排放。而现有的储热材料，要么能储热但硬力学性能单一，要么能变形但存不了多少热，很难同时满足“按需调节”的需求。
现在，科学家给出了一种新答案：一块凝胶，既能像肌肉一样变硬变软，又能像电池一样储热放热，甚至还能直接发电，更可以解决可拉伸电子器件的“应力撕裂”与“过热烫伤”难题。
这项研究由东北林业大学王成毓教授，杨海月教授团队完成，发表在《Chinese Chemical Letters》上。
一个开关，控制两种性能
这块凝胶的核心设计很简单：通过调节水含量，就能同时调控热性能和力学性能。
怎么理解？
凝胶里住着一种叫“三水合乙酸钠”的盐，它是一种经典的相变材料，就像暖宝宝里的盐一样，能在液态和结晶态之间切换，吸收或释放热量。水含量就是它的总开关：
水少：盐晶体密集、有序，凝胶变得像硬塑料，放热温度高（最高52.5℃），适合给CPU这类高温设备散热。
水多：盐晶体逐渐溶解、松散，凝胶变得像果冻一样软，放热温度低（最低可到25℃），适合给U盘等低温电子产品降温。
水太多（盐:水=5:5）：盐完全溶解，失去结晶能力，凝胶变成普通软胶，不再储热，但比热容大，适合做冷端。
实验数据显示，这种凝胶的拉伸强度可以从0.03 MPa跨越到5.21 MPa，整整相差174倍；韧性更是从0.02 MPa飙升到420.58 MPa，相差2万倍以上。而它的储热能力最高达到179 J/g，经过100次加热冷却循环，性能几乎不衰减。
换句话说，一块凝胶，你可以让它硬、让它软、让它高温放热、让它低温放热——全凭“加水多少”来决定。

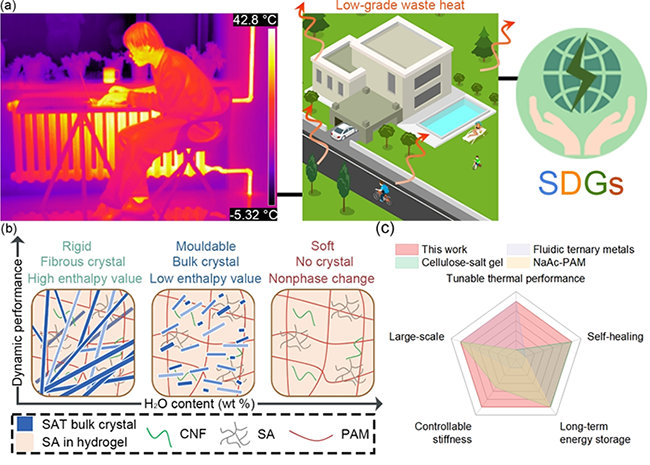

图 1 用于低品位热管理的刚度与热性能可调水凝胶的设计。

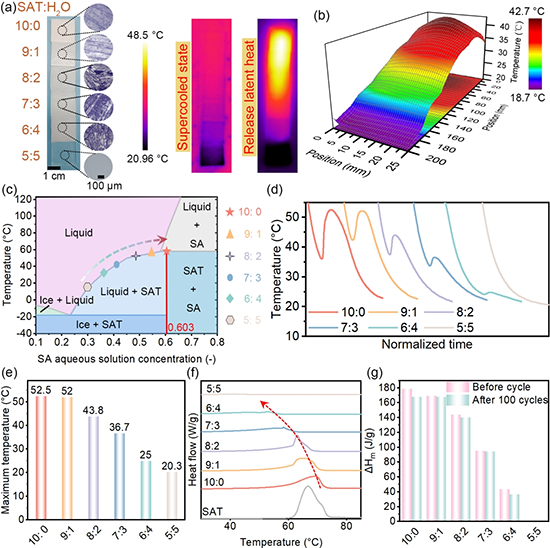

图2热性能可调的 Cel-sal 凝胶。
真实场景见真章：CPU降温50℃，U盘不再烫手
研究人员把这个凝胶真的贴到了电脑CPU和U盘上，结果非常直观。
CPU满负荷运行时，没有凝胶的情况下，温度瞬间飙到约100℃。而贴上高盐配方的凝胶（cel sal gel10: 0），CPU温度被稳稳压在51℃左右，降了近50度。
U盘连续读写700秒后，表面温度可达41℃。贴上低盐配方的凝胶（cel sal gel6: 4），温度下降了约3℃。别小看这3℃，对于延长U盘寿命、防止数据丢失，很有价值。
更重要的是，实验证明：必须“对症下药”——给高温设备配高盐含量的凝胶，给低温设备配低盐含量的凝胶。如果用错了，凝胶根本不会熔化，等于白贴。这种“可定制”的特性，正是传统相变材料做不到的。

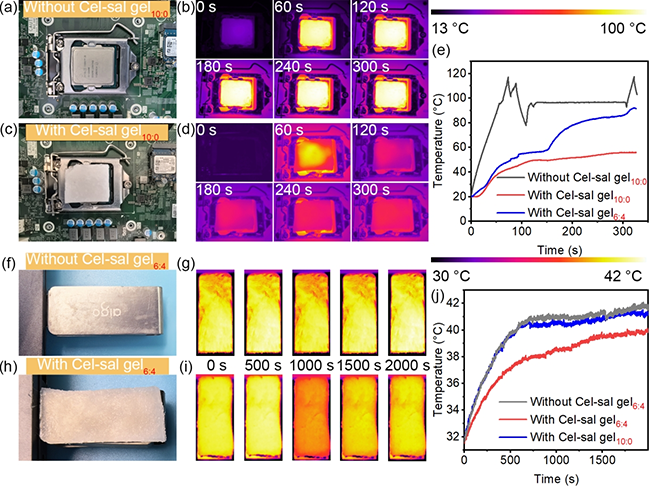

图3用于电子器件热管理的 Cel-sal gel。
不只是散热，还能直接发电
这块凝胶最惊艳的用处之一，是利用废热发电。
研究人员把高盐凝胶作为“热端”（触发结晶后放热升温），低盐凝胶作为“冷端”（不结晶、保持低温），两者之间产生温差，驱动热电片发电。
不同配方的热端能产生4.8℃到25℃不等的温差，输出电压从13 mV到117 mV可调。虽然电压不高，但关键在于：无需外部电源，只要有低品位废热，它就能自己发电。
想象一下：你的笔记本电脑外壳就是一块发电凝胶；你的手机散热贴，一边降温一边给电池微充电；工厂管道外壁铺一层，就把“跑掉的温度”变成电能。

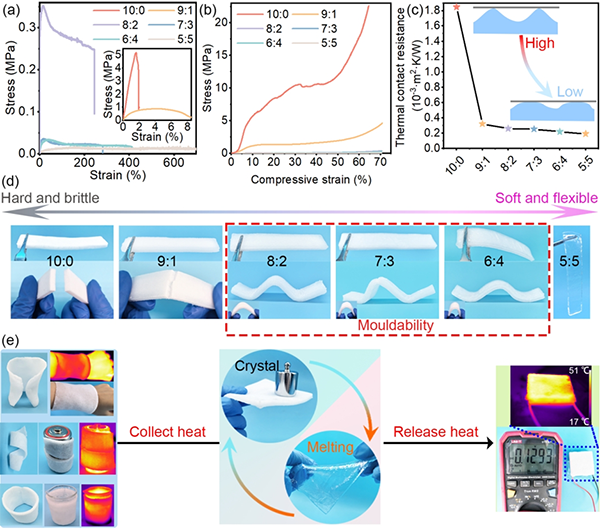

图4力学性能可调的 Cel-sal 凝胶。

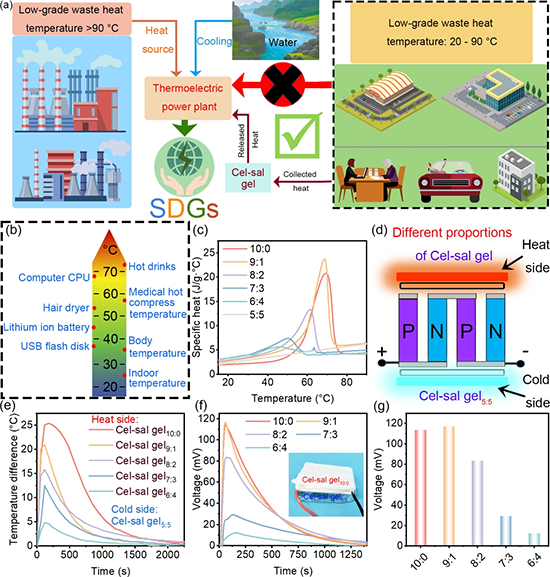

图5用于温差发电的 cel-sal 凝胶。
【支撑信息】可拉伸电子器件的救星：既抗拉伸，又防烫伤（图S24、S25）
在论文的支撑信息中，研究人员还展示了一个更贴近未来智能硬件的应用——可拉伸电子器件。
你知道为什么可弯折手机、智能手环、电子皮肤很难真正普及吗？其中一个核心难题是：刚性芯片和柔性导体之间，一拉伸就应力集中，电连接立刻失效。
这个团队用他们的凝胶巧妙地解决了这个问题。他们把高盐含量的结晶态凝胶作为“刚性岛”放在芯片下方，低盐含量的软凝胶作为周围基质。拉伸时，刚性岛几乎不变形，保护芯片和电路；软基质负责整体拉伸。
图S24展示了这一设计。实验显示：传统全软基底在拉伸后LED立刻熄灭，而刚柔复合基底拉伸时LED常亮。有限元模拟也证实，复合基底的界面应力被有效分散。更进一步，研究人员用这种基底制作了一个指套传感器，在0%和20%应变下，传感器都能稳定区分不同物体，说明它完全适用于可穿戴设备的复杂变形场景。

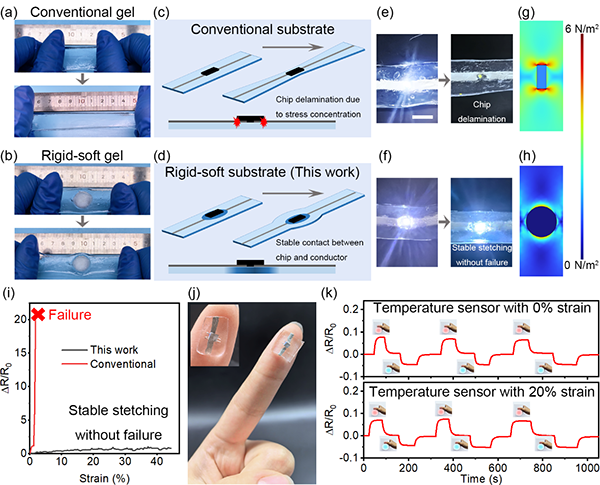

图S24 Cel sal凝胶在不同条件下的electromechanical行为。
更妙的是，这种复合基底还能防止烫伤（图S25）。大功率LED通电后，传统软基底在50秒内表面温度飙升至90℃，存在严重烫伤风险。而刚柔复合基底中，LED嵌入高盐凝胶，凝胶通过相变吸收大量热量，通电250秒后温度仅59.4℃，远低于烫伤阈值。
研究团队还做了猪皮模拟人体皮肤接触实验：
- 直接接触通电LED → 猪皮严重烫伤，明显变色。
- 接触传统软基底上的LED → 烫伤减轻，但仍出现局部损伤。
- 接触刚柔复合基底上的LED → 猪皮无任何烫伤痕迹。
这意味着，未来的可穿戴设备、柔性手机、医疗贴片，不仅不怕拉伸弯折，而且即使长时间工作，表面温度也不会伤到用户。

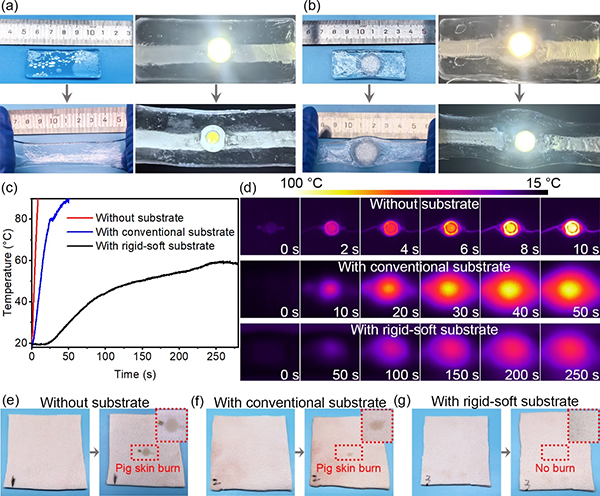

图S25 Cel sal凝胶在不同条件下的热管理性能。
