高迁移率p型透明氧化物半导体——这个领域里公认的“圣杯级”难题。n型氧化物已取得巨大成功，例如氧化铟锡（ITO）作为透明电极材料广泛应用于平板显示和光伏器件，非晶铟镓锌氧化物（IGZO）则推动了薄膜晶体管技术的革新。然而，p型一侧的发展却长期停滞不前，其根本原因在于价带顶（VBM）通常由O 2p轨道组成，能量位置较深且波函数高度局域化，严重阻碍了空穴的产生与输运。
解决这一问题的基本思路是明确的：要抬升VBM的能量位置，就需要引入具有高能占据态的阳离子轨道与O 2p轨道发生杂化。Cu+的3d10能级足够高，由此发展出了CuAlO₂等delafossite体系；Sn2+的5s2能级同样较高，SnO是目前已知性能最好的本征p型氧化物之一，其VBM约位于‒5.8 eV（相对于真空能级）。然而，这种ns2轨道能级沿Sn→Pb→Sb→Bi→Te→Po序列依次降低，意味着其对VBM的抬升效应逐渐减弱，p型掺杂的可行性也随之下降。例如，PbO的VBM已降至‒6.2 eV，难以实现有效的p型掺杂。按照这一化学趋势，Sb2O3、Bi2O3、TeO2和PoO2成为p型半导体的可能性更低。多年来，矿物学和陶瓷学界的基本共识正是：TeO2是绝缘体。

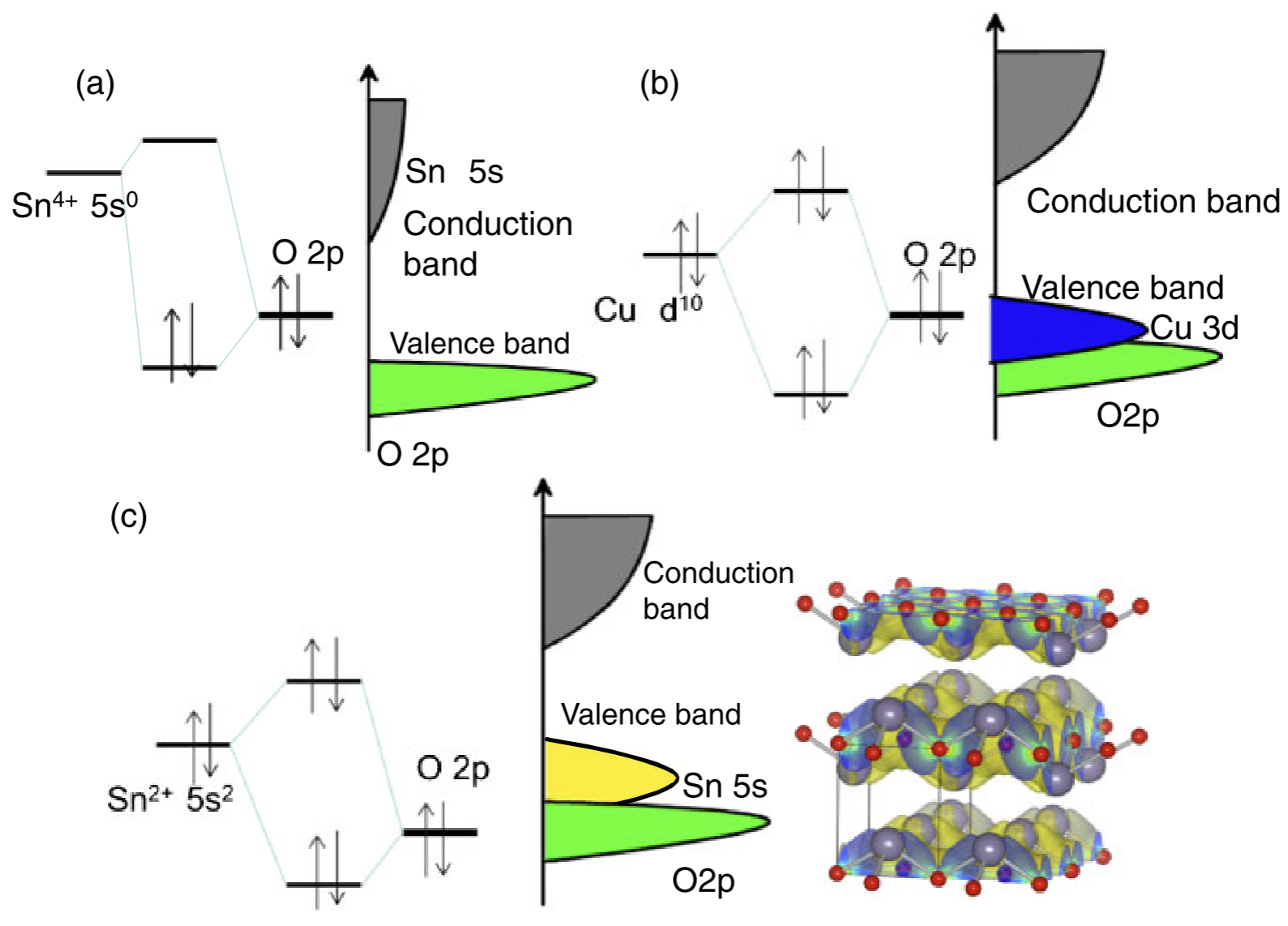

Jpn. J. Appl. Phys. 52 (2013) 090001综述图13. 宽带隙氧化物电子结构示意图：a. n型SnO2；b. Cu2O；c. SnO
2021年的“重磅突破”：二维β-TeO2 = 高迁移率p型半导体？
2021年4月，墨尔本大学Ali Zavabeti、Torben Daeneke等在Nature Electronics上发表Article，标题为：“High-mobility p-type semiconducting two-dimensional β-TeO2”。合成策略颇为巧妙：利用Te–Se低共熔体（5 wt% Te / 95 wt% Se）在270–300 °C空气中表面氧化，通过类Cabrera–Mott过程“滚涂打印”出双层厚度的β‑TeO2纳米片（～1.5 nm，横向可达数平方毫米级），转移至目标基底后进行电学表征。
作者报道了一系列引人关注的器件结果：背栅FET呈现明显的p型开关，Ion/Ioff > 106；室温场效应空穴迁移率均值约146±42 cm2 V‒1 s‒1，最佳器件达232 cm2 V‒1 s‒1，低温下甚至超过6000 cm2 V‒1 s‒1；霍尔效应测试给出p型霍尔信号，并推算二维空穴浓度 p2D ≈ 1.04×109 cm‒2，霍尔迁移率约141 cm2 V‒1 s‒1。基于这些输运与器件指标，原论文将二维β‑TeO2阐释为一种宽带隙、高迁移率p型透明半导体。

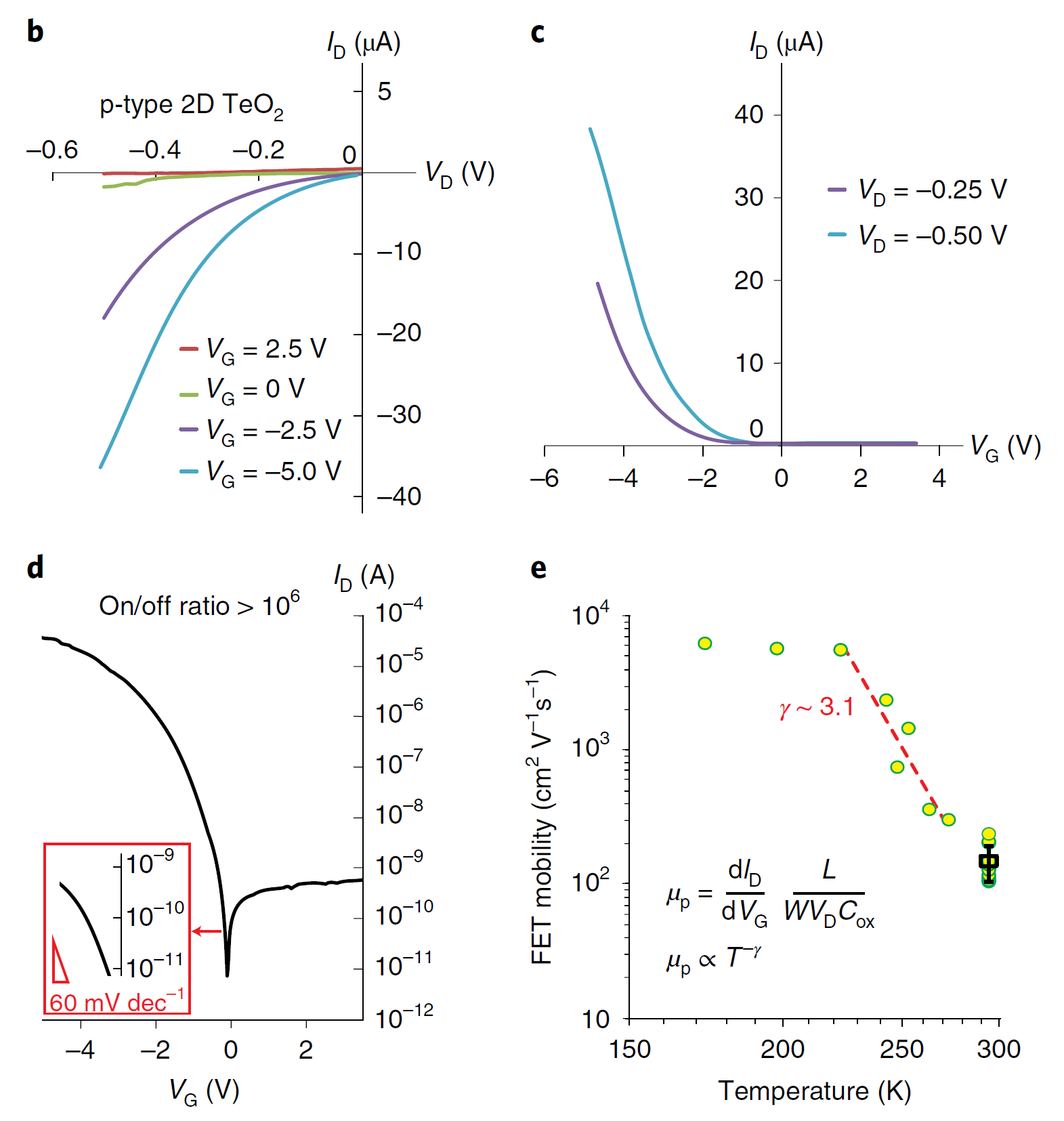

Nat. Electron.原文图4. β-TeO2的场效应晶体管测试
理论先声：TeO2为何不能是p型？
早在2013年，Hideo Hosono便在其综述Jpn. J. Appl. Phys. 52 (2013) 090001中总结出一条重要的经验规律：可实现空穴掺杂的氧化物，其VBM能量位置高于约‒6 eV。一旦VBM降至‒6 eV以下，O 2p轨道的深度和局域性将使受主掺杂变得极为困难。结合前述沿Sn→Pb→Sb→Bi→Te→Po序列的化学趋势，TeO2的VBM预期较低，会跨过这条“p型红线”。

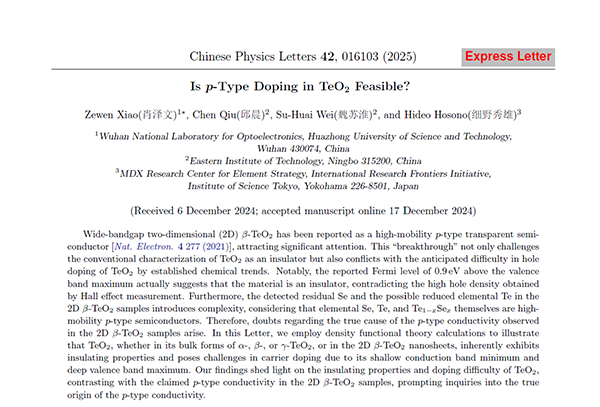

2025年1月，肖泽文、邱晨、魏苏淮和Hideo Hosono在Chinese Physics Letters正式发表快讯“Is p-Type Doping in TeO2 Feasible?”，从两个层面系统论证了这一判断。
第一，电子结构层面。β-TeO2的VBM主要由O 2p轨道构成，Te 5s轨道能量位置远低于O 2p，二者之间的杂化极其微弱，对VBM的抬升作用可以忽略不计。计算表明，β-TeO2的VBM约位于‒6.2 eV。作为参照，VBM与之相近的PbO（‒6.2 eV）和CsPbCl3（‒6.3 eV）均已被证实难以实现p型掺杂。按照相同的化学趋势，TeO2的命运不言而喻。

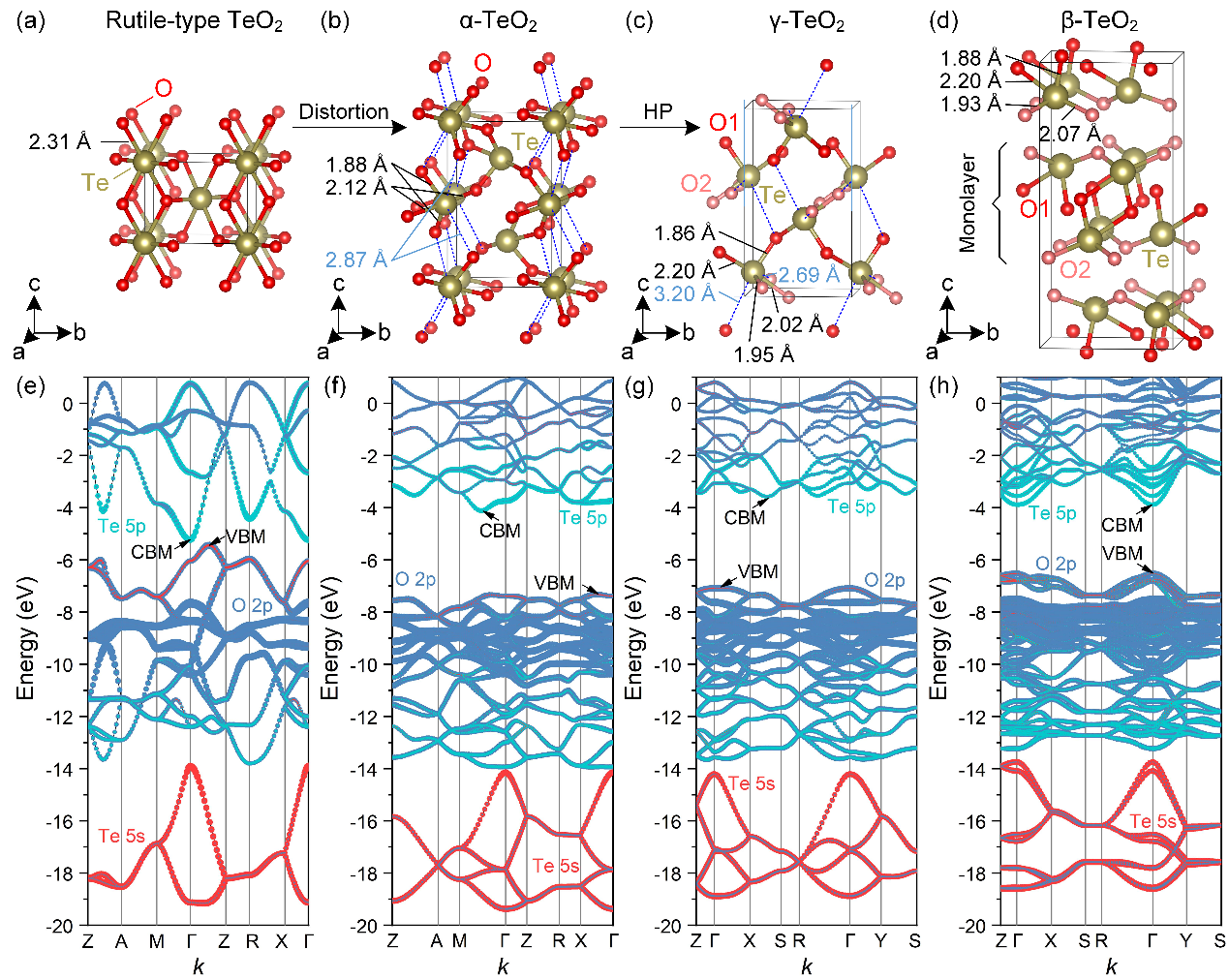

CPL论文图1. TeO2的晶体结构和电子结构

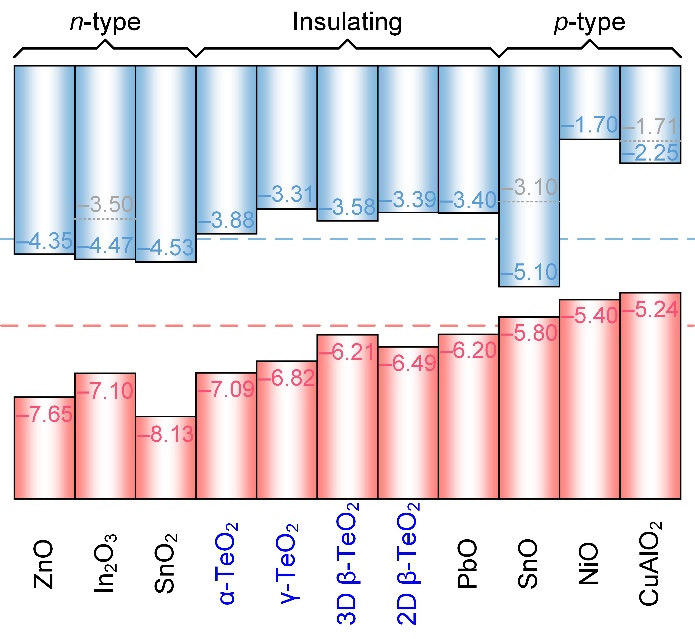

CPL论文图2. 能带排列图
第二，缺陷热力学层面。在全化学势空间内扫描了所有内禀点缺陷——氧空位、碲空位、碲间隙、氧间隙以及反位缺陷。结果无一例外：所有转变能级均位于带隙深处，平衡费米能级被牢牢钉在带隙中央，本征电子与空穴浓度均小于1 cm⁻³（实质为零），呈现典型的绝缘体特征。尤为致命的是氧空位：作为深施主，它在p型区竟具有负形成能，这意味着一旦有人试图通过受主掺杂引入空穴，氧空位便会自发形成并释放电子，将费米能级拖回带隙中央。这种“自补偿”机制从根本上封死了TeO2通往p型的所有路径。

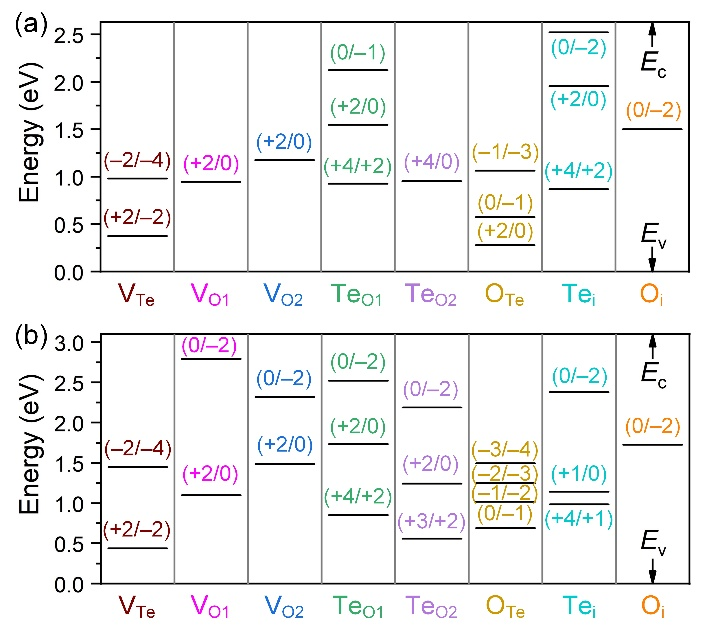

CPL论文图3. β-TeO2中本征缺陷的转变能级：a. 块体；b. 单层

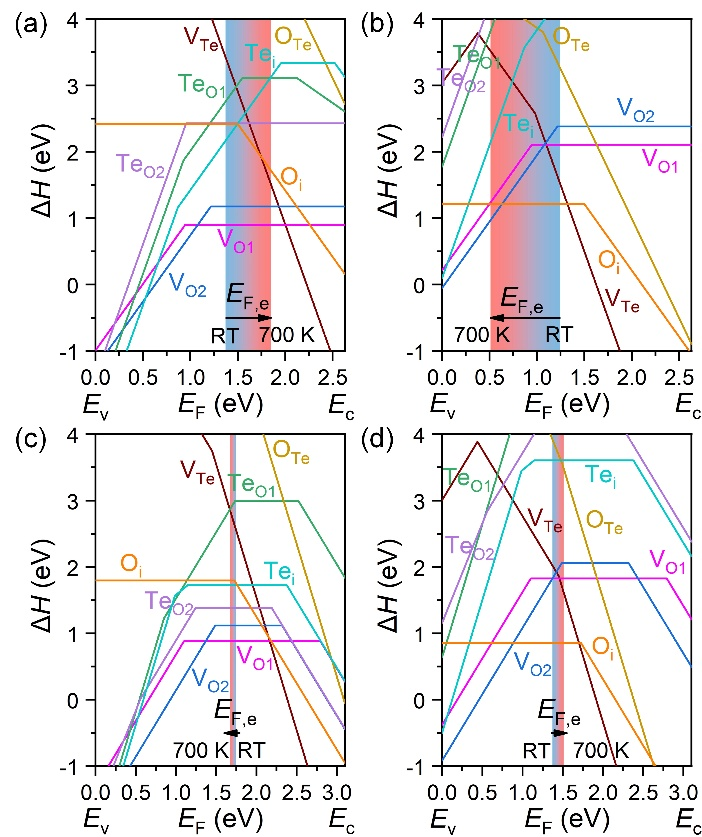

CPL论文图4. β-TeO2中本征缺陷的形成能：ab. 块体；cd. 单层
2026年正式交锋：Nature Electronics刊出Matters Arising
经过完整的同行评审流程，肖泽文与Hideo Hosono的评论文章作为Matters Arising于2026年6月9日正式在线发表于Nature Electronics，题为“Two-dimensional β-TeO2 as an intrinsic insulator despite conflicting transport signatures”。该文的论证策略极为犀利：不引入任何新的实验数据，仅通过对原作者已发表数据的重新分析，揭示其中无法调和的内在矛盾，并指出唯有绝缘体的物理图景能与所有证据自洽。
第一，局域谱学证据指向绝缘体。扫描隧道谱（STS）直接测量了转移至TEM网格上的二维β-TeO2薄片，完全排除了衬底干扰。结果显示带隙为3.66 eV，带隙内无可探测的态密度，费米能级位于VBM之上1.38 eV。代入二维空穴浓度公式p2D = Nv,2D·exp[−(EF−Ev)/kBT]，其中Nv,2D ≈ 5.51×1012 cm‒2，计算得到的空穴浓度仅为4×10‒11 cm‒2（等同于零）。X射线光电子能谱（XPS）的独立估算也给出约4×10‒4 cm‒2的空穴浓度，同样等同于零。两种原子尺度的局域探针给出的结论完全一致：β-TeO2是绝缘体。

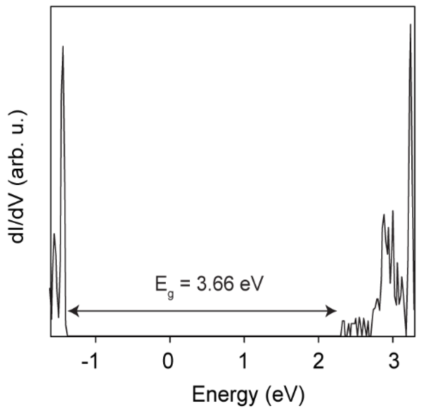

Nat. Electron.原文补充图4. β-TeO2的STS数据

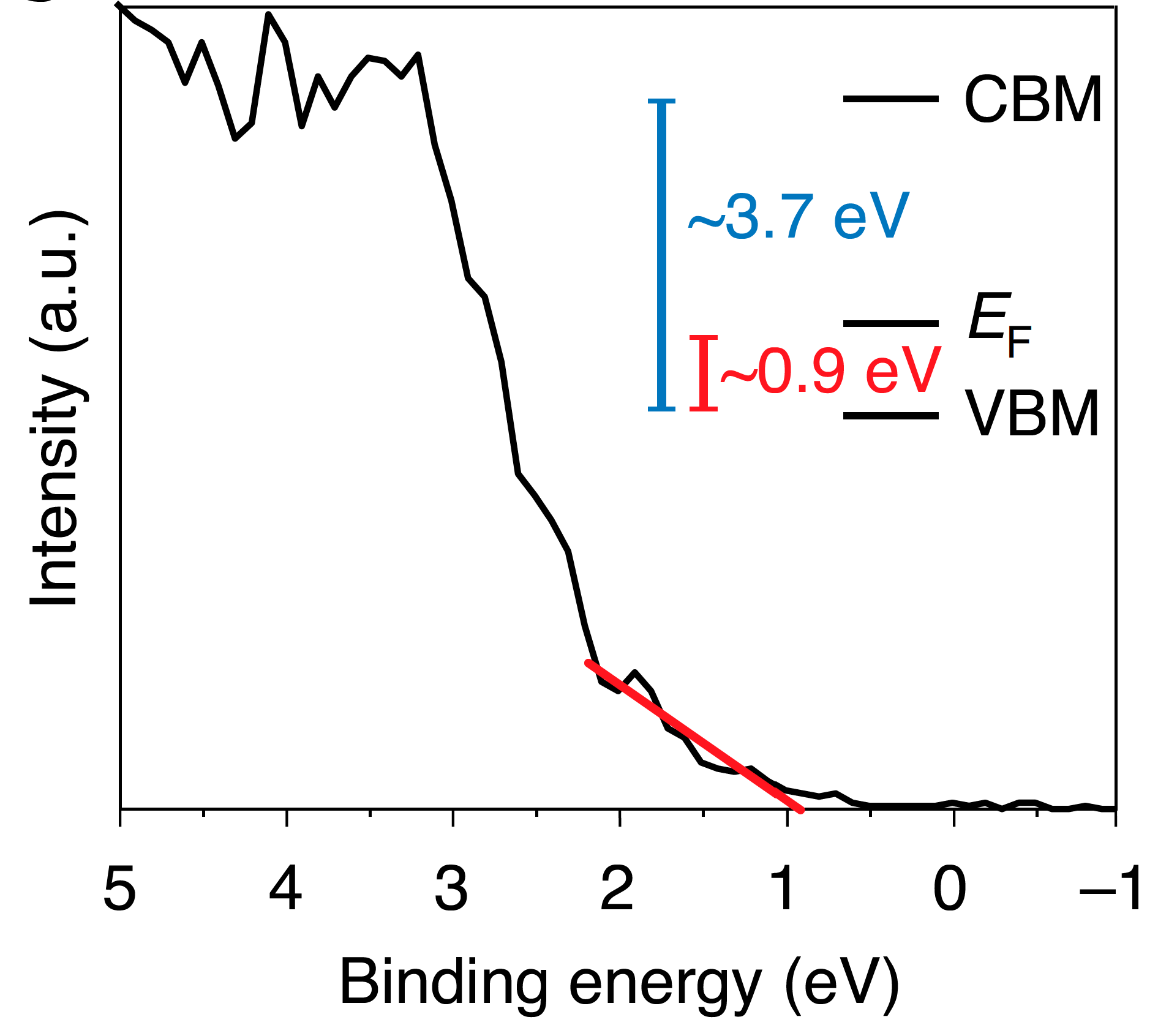

Nat. Electron.原文图3b. β-TeO2的XPS数据及VBM和CBM能级
第二，宏观输运数据的矛盾暴露了方法学层面的局限。原作者报道的霍尔效应和场效应管数据确实表现出p型信号，但问题在于宏观输运测量的是整个器件尺度上的总电流，对任何导电通道都极为敏感。如果器件中存在导电衬底引入的旁路漏电、SiO₂/Si界面陷阱辅助导电层，或是残留Te或Se形成的微观渗流路径，电流完全可能绕过β-TeO₂薄片本身，产生虚假的p型霍尔信号。这正是该评论文章强调的核心方法学要点：关于掺杂效应的论断，必须经由不依赖于衬底的局域探针加以验证，使输运数据与能带结构基本原理相互校准，而不能将观测到的电导率直接等同于材料本征载流子浓度的贡献。
第三，紫外光电子能谱（UPS）数据自身不自洽。原作者报道的UPS给出的功函数仅为3.88 eV。p型半导体因费米能级靠近VBM，功函数通常偏高，例如硼掺杂硅为4.8–5.17 eV，Cu2O为4.74–5.07 eV。3.88 eV这一数值甚至低于许多n型氧化物的典型功函数范围，显然无法与p型半导体的能带图像自洽。原作者在后来的Reply中也承认，该数据因实验配置问题，大部分信号来自衬底而非β-TeO2本身。

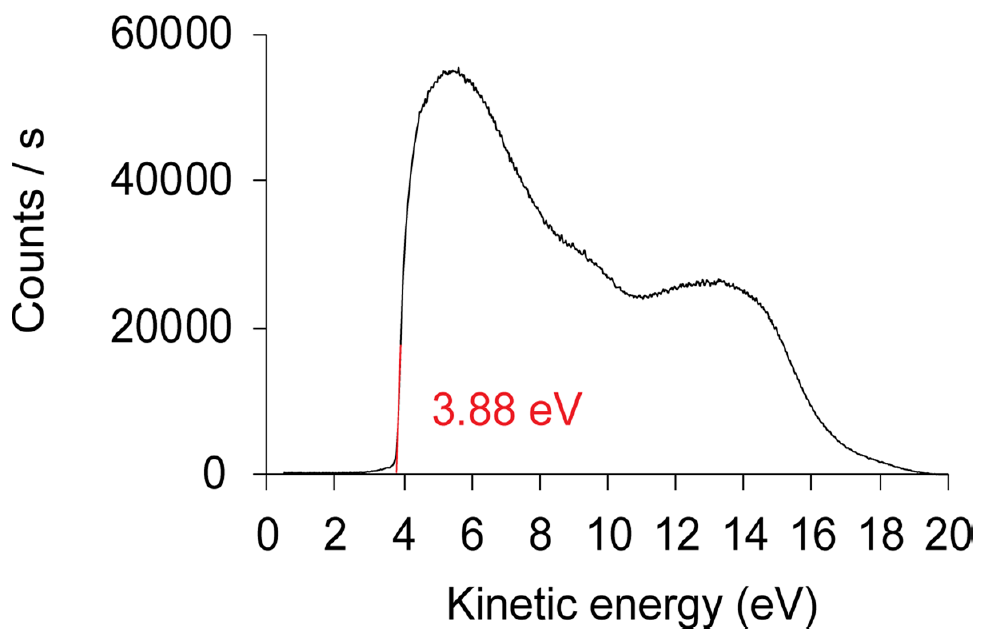

Nat. Electron.原文拓展数据图7. β-TeO2的UPS数据
唯有绝缘体的物理图景与所有证据自洽。综合以上三点，肖泽文与Hideo Hosono得出结论：β-TeO2在本征状态下是绝缘体。那么，原作者观测到的p型导电信号究竟从何而来？该评论文章指出了另一种可能性：Zavabeti等人的合成方法涉及Te-Se低共熔体，XPS已检出2.3 at%的残余Se；而TeO2在空气中加热时已知可发生部分分解，生成亚化学计量的TeO2‒x乃至单质Te。单质Se、单质Te以及Te1‒xSex合金本身就是高迁移率p型半导体，体相空穴浓度约1014 cm‒3量级（对应二维空穴浓度约为109 cm‒3量级，与原作者的霍尔效应数据吻合），在超薄层或界面处足以对电导产生决定性贡献。因此，观测到的p型信号更可能源于样品中残留的单质相，而非β-TeO2本身。
原作者的Reply：承认了一件事，但回避了核心
同日，Zavabeti、Daeneke等在Nature Electronics发表Reply。他们做出了一个重大让步，承认UPS的实验配置有问题，分析光斑尺寸远大于β-TeO2薄片的面积，大部分信号实际来自薄片周围的裸露衬底区域而非β-TeO2本身，由此导致了错误的功函数数值。作为补救，他们改用扫描开尔文探针力显微镜（SKPFM）直接在薄片上进行定点测量，在HOPG和p+-Si衬底上均给出约4.84 eV的功函数，这一数值至少在方向上与p型半导体的特征一致。
然而，真正关键的问题在于他们重新确定的VBM位置。他们用更高分辨率的XPS测量，将VBM重新锚定在费米能级之上仅0.20±0.06 eV处，对应的VBM相对于真空能级为–5.04±0.06 eV。这个数值本身就高度可疑：如果Te 5s轨道对VBM几乎没有贡献，VBM理应以O 2p为主，其能量位置应低于–6 eV。而–5.04 eV比理论预期抬升了1 eV有余，在物理上极难解释。更值得质疑的是，XPS价带谱在VBM附近并没有一段清晰的线性区域可用于可靠地外推起点，0.20 eV这一读数在很大程度上取决于基线选择和主观判断。缺陷热力学计算早已表明，平衡状态下β-TeO2的费米能级应钉扎在带隙中央，本征p型掺杂在热力学上是不可能的。

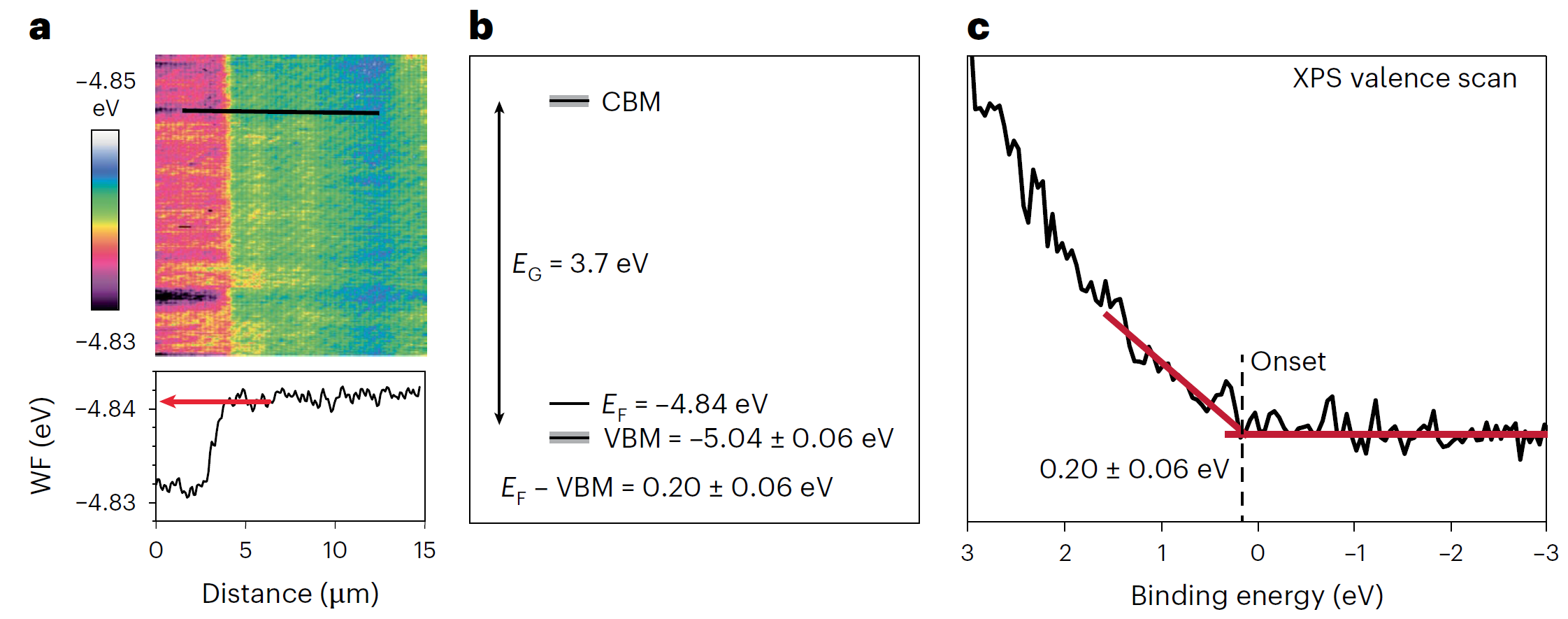

Nat. Electron.回复论文图1. 原作者重新评估的β-TeO2的能带图
更广泛的启示：这不是TeO2一个问题，而是一类氧化物的系统性判据
这场争论的意义远远超出了β-TeO2这一个材料体系。它暴露出的核心矛盾——声称的宏观电学性质与本征电子结构之间存在根本性脱节——在一系列超宽禁带氧化物中反复出现。
肖泽文与Hideo Hosono提出的“轨道能级判据”清楚地表明：当材料中缺乏足够高能的阳离子占据轨道（如Cu 3d10、Sn 5s2等）与O 2p发生有效杂化时，VBM就完全由深而局域的O 2p主导，能量位置沉到约–6 eV以下，空穴有效质量很大，本征空穴浓度在热力学上被锁死。此时材料在本征状态下就是绝缘体，任何观测到的“p型信号”都无法从本征电子结构层面获得支持，更可能来自非本征原因，例如样品中引入了不该有的外来导电相。

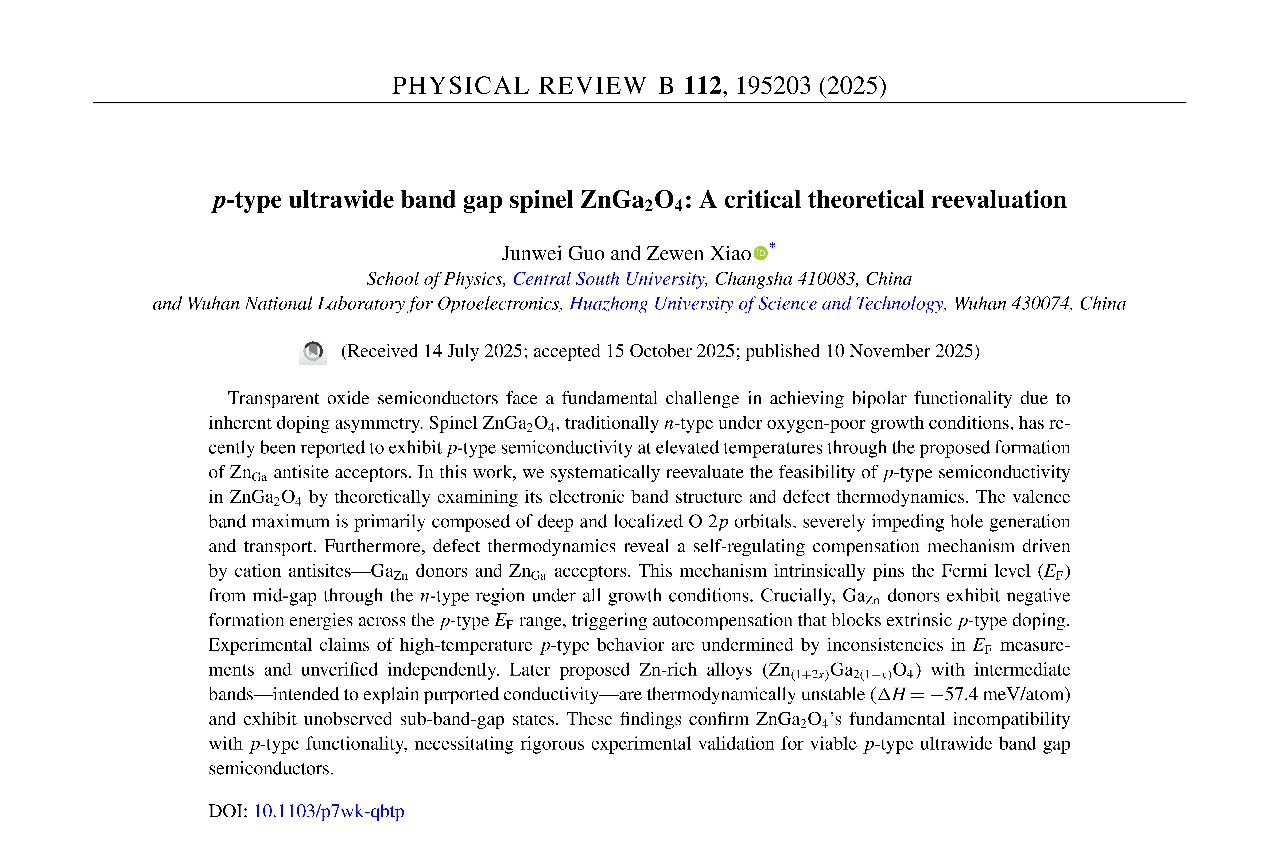

ZnGa2O4就是一个典型案例。超宽禁带尖晶石ZnGa2O4（Eg ∼ 5.0 eV）曾被Chikoidze等报道为高温p型半导体，归因为ZnGa反位受主。但Guo与肖泽文在PRB 112, 195203 (2025)中系统证明：其VBM纯为O 2p，GaZn反位施主在整个p型EF区具有负形成能，触发自补偿把EF钉在带隙中央乃至n型侧，p型根本进不去。原作者给出的霍尔数据与XPS测得的EF甚至互相矛盾，所谓“高温p型”更像是非本征因素在高温下被激活的假象，而非材料本征属性的体现。

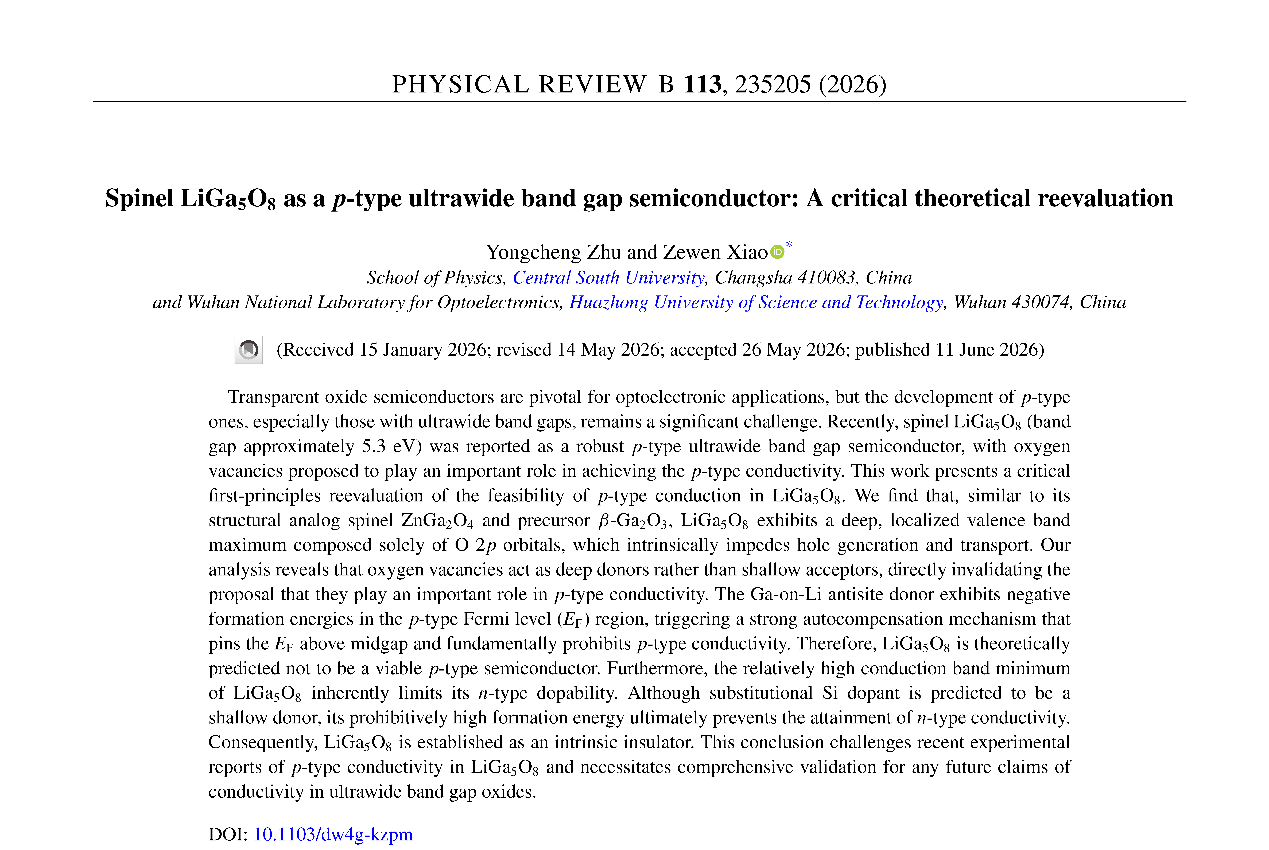

LiGa5O8则是最近的翻版。Zhang等将这一超宽禁带尖晶石（Eg ∼ 5.3 eV）报道为稳健的p型半导体，并把p型导电归因于氧空位——这在基础半导体物理上就是方向性错误：氧空位是施主而非受主。Zhu与肖泽文在刚在线发表的PRB 113, 235205 (2026)中直接用第一性原理阐明：VBM同样是纯O 2p、深而局域；VO是深施主；GaLi反位施主在p型EF区形成能为负，自补偿机制从根本上封死p型路径；连n型也因CBM偏高而被抑制——LiGa5O8本质上是绝缘体，其本征电子结构不支持任何形式的p型导电。
把这些案例放在一起看，规律就很清楚：当VBM ≲ –6 eV（纯O 2p）时，本征p型掺杂在热力学上几乎注定失败。此时若还能测到p型信号，往往不是材料本身的本征行为，而是残余相、界面旁路或测量伪影在说话。这也正是β-TeO2这篇Matters Arising给出的方法学警告所指向的更一般结论：宏观电学性质的宣称，必须经得起本征电子结构的检验。
