突破性能瓶颈！JMRT刊发2205双相不锈钢SLM研究：揭秘能量密度对组织与性能的调控规律
【背景写实：双相钢的增材难题】2205双相不锈钢（DSS）凭借其铁素体与奥氏体“双相共存”的独特结构，在石油化工、海洋工程等领域难逢敌手。然而，在选区激光熔化（SLM）这种极端非平衡凝固过程中，极快的冷却速度往往导致奥氏体相难以析出，造成相比例严重失衡。如何找回丢失的“奥氏体”？能量密度与显微组织之间又存在怎样的黑箱联系？
近日，太原科技大学李岩教授团队联合澳大利亚伍伦贡大学，在国际权威期刊《Journal of Materials Research and Technology》(JMRT)上发表了深入研究成果。团队通过试验与Ansys-APDL仿真结合，系统阐明了SLM过程中的“原位退火”机制。
【深度解析：从仿真到实验的闭环】
1. 熔池仿真的“上帝视角”
为了探究激光能量分配的本质，研究团队利用Ansys-APDL对熔池凝固过程进行了精确模拟。
核心发现： 仿真结果揭示了在恒定体积能量密度下，“原位退火”时间与熔池峰值温度、冷却速率之间的动态逻辑。
技术价值： 这为预测SLM成形件的相组成提供了理论依据，让工艺参数的优化不再是盲目的“试错”。
2. 组织演变：原位退火的“奇迹”

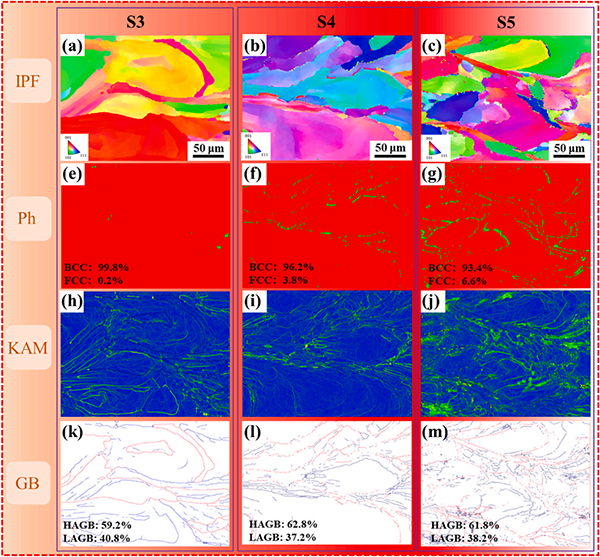

通过对不同能量密度下试样的EBSD表征，研究发现：
奥氏体回归： 随着能量密度的精确调控，原本几乎全铁素体的组织中，奥氏体开始在铁素体晶界处成核增长。
微观写实： 这种现象被称为“原位退火”效应。连续的激光扫描轨迹对已凝固区域产生了循环热处理作用，使得氮元素有足够的时间扩散，诱导奥氏体相的再生。
3. 性能跃升：抗蚀性与强韧性的平衡
研究团队进一步通过电化学测试和拉伸试验验证了组织的优越性：

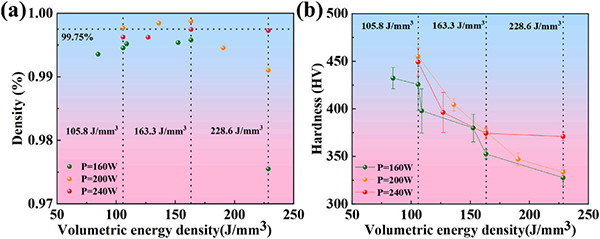

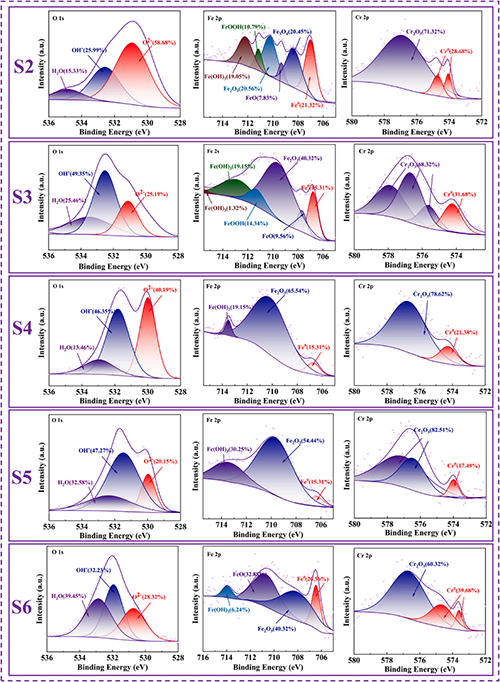

耐蚀性能： 2205 DSS在SLM成形后表现出极高的自腐蚀电位。适宜的相比例有效防止了点蚀的萌生。

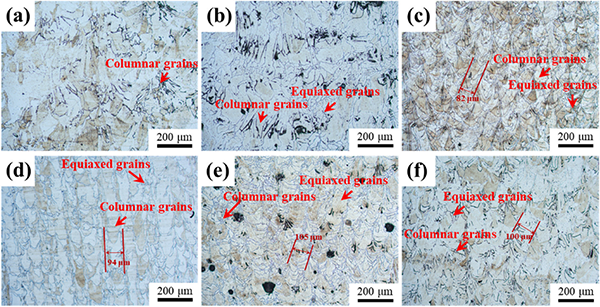

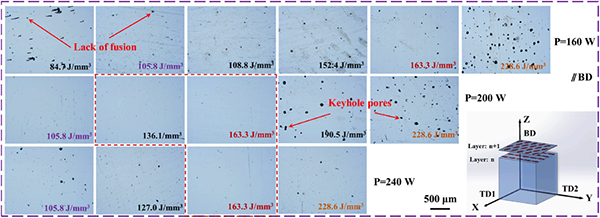

力学表现： 细晶强化的作用下，SLM试样的强度远超铸件，且保持了良好的塑性。
【科研感悟与团队介绍】 本文第一作者王贵成提到：“SLM 2205双相不锈钢的研究难点在于如何通过调节‘瞬时热循环’来实现相平衡。仿真分析让我们从微秒级的时间维度理解了熔池的演变机理。”
太原科技大学省部共建先进不锈钢材料国家重点实验室一直致力于不锈钢前沿技术开发。本研究得到了国家级实验室及国际院校的支持，展示了课题组在增材制造与先进材料表征方面的深厚积淀。
【文章信息】
标题： Influence of selective laser melting process parameters on the microstructure, corrosion resistance, and mechanical properties of 2205 duplex stainless steel
期刊： Journal of Materials Research and Technology
Doi： 10.1016/j.jmrt.2025.1825-1841
